Описание товара
Контроллер ControlLogix обеспечивает масштабируемую контроллера решение, которое способно адресации большое количество точек ввода / вывода. Контроллер может быть помещен в любой слот ввода / вывода ControlLogix шасси и несколько контроллеров могут быть установлены в одном корпусе. Несколько контроллеров в одном шасси общаться друг с другом через объединительную плату (так же, как контроллеры могут обмениваться данными по сети), но работают независимо.контроллеры ControlLogix может контролировать и управлять I / O через ControlLogix задней панели, а также по каналам ввода / вывода. Контроллеры ControlLogix может связываться через Ethernet / IP, ControlNet, DeviceNet, DH +, универсальный пульт ввода-вывода, а также RS-232-C (протокол DF1/DH-485) сети и многие технологические третья сторона и устройств сети /. Для обеспечения связи для контроллера ControlLogix, установить соответствующий связи интерфейсный модуль в шасси.
ControlLogix 5560 Контроллеры
ControlLogix 5560 (L6) регулятор является частью семьи Logix5000 контроллеров. Система ControlLogix включает в себя:
- контроллер ControlLogix, доступны в различных комбинациях пользовательской памяти.
- RSLogix 5000 программирования.
- 1756 модули ввода / вывода, которые находятся в шасси 1756.
- отдельные модули связи для сетевых коммуникаций.
ControlLogix 5560 контроллеры обеспечивают:
- Встроенный последовательный порт
- 250 контроллер соединения, макс.
- Дополнительный CompactFlash энергонезависимой памяти для хранения 128 МБ
ControlLogix 5570 Controllers
ControlLogix 5570 (L7) регулятор является частью семьи Logix5000 контроллеров. Система ControlLogix 5570 включает в себя:
- контроллер ControlLogix, доступны в различных комбинациях пользовательской памяти.
- RSLogix 5000 программирования.
- 1756 модули ввода / вывода, которые находятся в шасси 1756.
- отдельные модули связи для сетевых коммуникаций.
ControlLogix 5570 контроллеры обеспечивают:
- Встроенный USB порт
- 500 соединения контроллера, макс.
- SDRAM энергонезависимой памяти для хранения; поставляется с 1784-SD1 установлен Secure Digital Card
- Модуль хранения энергии (ESM) устраняет необходимость в литиевых батарей
- Бортовой дисплей для диагностики контроллера и информации во время выполнения
- Повышенные возможности скорость и обработки для логики высокопроизводительной, движения, процесса, и приложениях с резервированием

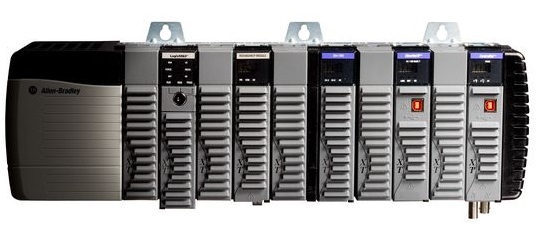

Контроллеры ControlLogix-XT
- ControlLogix-XT функция контроллеры таким же образом, как и стандартных контроллеров ControlLogix. Продукты ControlLogix-XT также включать контроль и компоненты системы связи, которые, при использовании с продуктами FLEX I / O-XT, обеспечить полную систему контроля решение, которое может использоваться в средах, где варьируются температуры от -20 ... 70 ° C (- 4 ... 158 ° F). При использовании самостоятельно, система ControlLogix-XT может выдержать среды, где температура колеблется от -25 ... 70 ° C (-13 ... 158 ° F).
ControlLogix-XT L6 контроллер
- 32 задачи
- 100 программ / задача
- Задачи при событиях: все триггеры событий
ControlLogix-XT L7 контроллер
- 1 непрерывная задача
- 32 периодических задач
- 100 программ / периодическая задача
Модули резервирования
- ControlLogix модули резервирования необходимы для резервируемой системы. Стандартный и экстремальных модулей среды доступны. ControlLogix версии прошивки 20,054 поддерживает усовершенствованные функции резервирования для высокой доступности приложений.
Код
|
Артикул
|
Описание
|
165539
|
1756-BA1
|
Литиевая батарея (0,59 г)
|
165498
|
1756-BA2
|
Литиевая батарея (0,59 г)
|
165541
|
1756-BATA
|
Замена литиевой батареи для 1756-BATM (5 г макс лития на каждый D клетки; содержит 2 D клетки)
|
165540
|
1756-BATM
|
Внешне установки, смонтированные на батареи
|
165502
|
1756-ESMCAP
|
Конденсатор основе ESM
|
165506
|
1756-ESMNRM
|
Модуль ESM, который обеспечивает приложение повышенную степень безопасности
|
165504
|
1756-ESMNSE
|
Модуль ESM без WallClockTime резервное питание
|
165527
|
1756-L61
|
ControlLogix 5560 Контроллеры; Пользовательская память 2 МБ
|
165528
|
1756-L62
|
ControlLogix 5560 Контроллеры; Пользовательская память 4 МБ
|
165529
|
1756-L63
|
ControlLogix 5560 Контроллеры; Пользовательская память 8 МБ
|
165537
|
1756-L63XT
|
Контроллеры ControlLogix-XT; Пользовательская память 8 МБ
|
165530
|
1756-L64
|
ControlLogix 5560 Контроллеры; Пользовательская память 16 МБ
|
165531
|
1756-L65
|
ControlLogix 5560 Контроллеры; Пользовательская память 32 Мб
|
165532
|
1756-L71
|
ControlLogix 5570 Контроллеры; Пользовательская память 2 МБ
|
165533
|
1756-L72
|
ControlLogix 5570 Контроллеры; Пользовательская память 4 МБ
|
165534
|
1756-L73
|
ControlLogix 5570 Контроллеры; Пользовательская память 8 МБ
|
165538
|
1756-L73XT
|
Контроллеры ControlLogix-XT; Пользовательская память 8 МБ
|
165535
|
1756-L74
|
ControlLogix 5570 Контроллеры; Пользовательская память 16 МБ
|
165536
|
1756-L75
|
ControlLogix 5570 Контроллеры; Пользовательская память 32 МБ
|
165542
|
1756-RM
|
ControlLogix резервный модуль
|
165544
|
1756-RM2
|
Улучшенный модуль резервирования ControlLogix
|
165545
|
1756-RM2XT
|
Улучшенная ControlLogix резервный модуль рассчитан на экстремальных условиях
|
165546
|
1756-RMC1
|
Кабель, модуль резервирования 1756-RM; Длина 1 м (3.28 м)
|
165548
|
1756-RMC10
|
Кабель, модуль резервирования 1756-RM; Длина 10 м (32.81 м)
|
165547
|
1756-RMC3
|
Кабель, модуль резервирования 1756-RM; Длина 3 м (9.84 м)
|
165543
|
1756-RMXT
|
ControlLogix резервный модуль рассчитан на экстремальных условиях
|
165499
|
1784-CF128
|
Карты памяти 128 Мб
|
165500
|
1784-SD1
|
Карты памяти 1Гб
|
165501
|
1784-SD2
|
Карты памяти 2Гб
|
