Модуль входа/выхода ModBUS RTU CN-8011

Описание товара

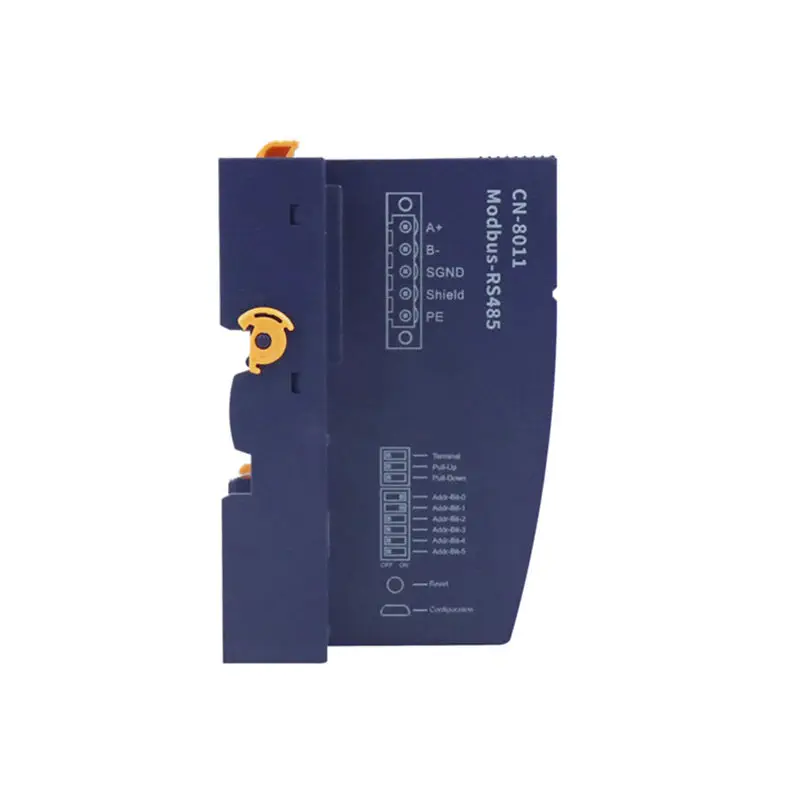

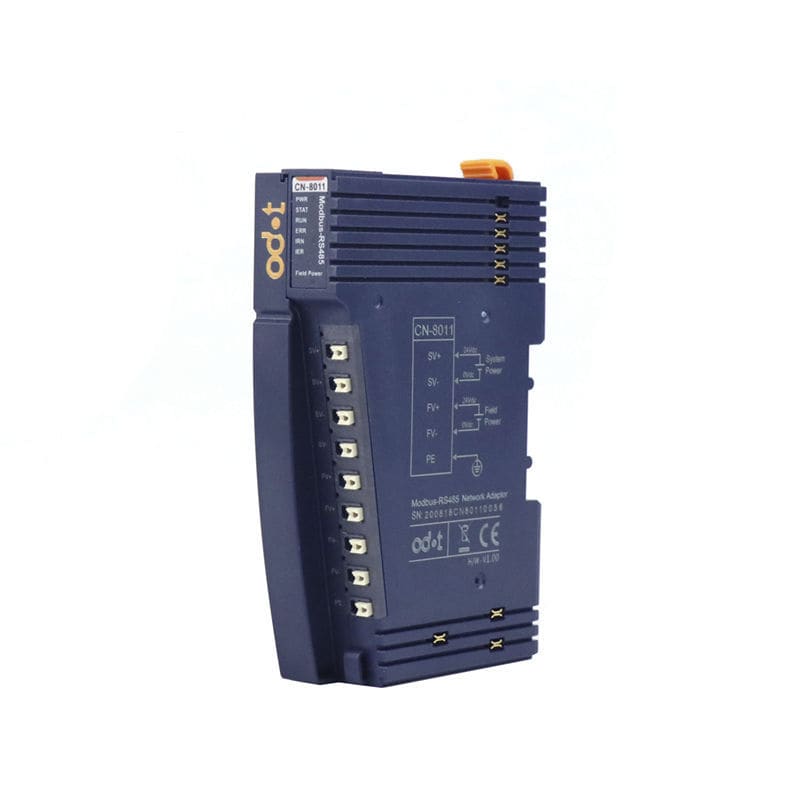

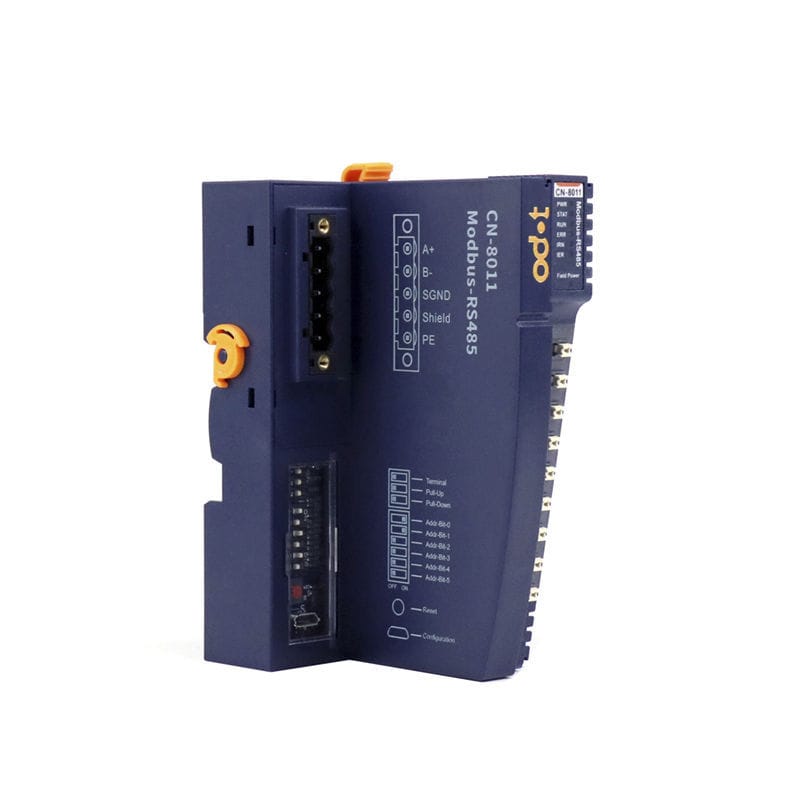

CN-8011 Сетевой адаптер Modbus-RTU
Обзор модулей
Сетевой адаптер Modbus-RTU CN-8011 поддерживает стандарт Modbus-RTU
коммуникация, он поддерживает код функции 01/02/03/04/05/06/15/16/23, а также следующее
устройство может контролировать состояние связи модуля ввода-вывода в режиме реального времени.

Параметр аппаратного обеспечения адаптера
Защита номинальной обратной связи системы питания: ДА: 24В пост. тока, диапазон: 9-36В пост. тока
Потребляемая мощность: 30 мА при 24 В пост. тока
Внутреннее питание шины
Ток Макс: 2.5A@5VDC
Изоляция: Изоляция мощности системы от электросети к электросети поля
Номинал источника питания: 24Vdc, диапазон: 22-28Vdc
Электрический ток возбуждения: Макс. DC 8A
Поддерживаемые модули ввода-вывода: 32 шт
Проводка：Max.1.5mm² (AWG 16)
Тип установки:35мм DIN-рейка

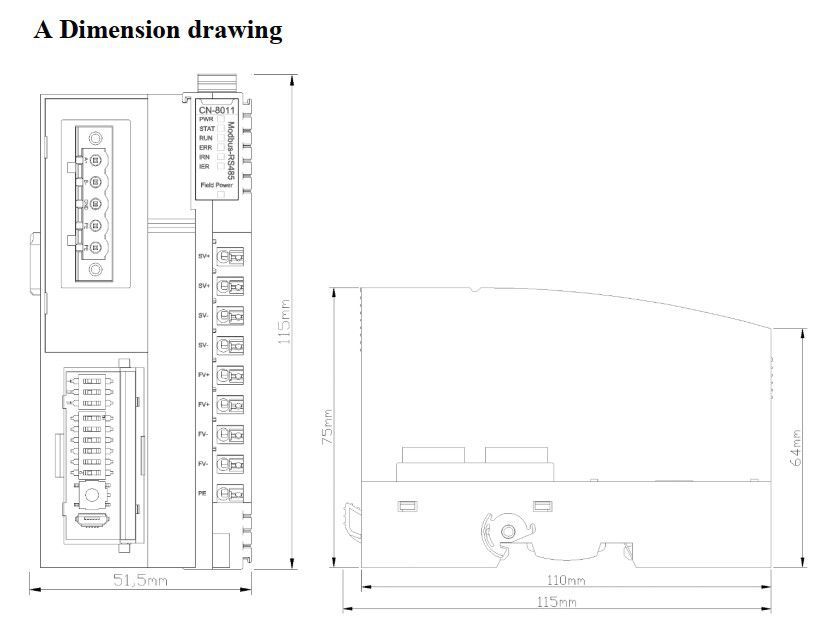

Размер: 115 * 51,5 * 75 мм
Вес: 130 гр

Спецификация окружающей среды
Температура эксплуатации -40 ~ 85 ℃
Эксплуатационная влажность 5%-95% (без конденсации)
Защита: IP20

Modbus-RTU Параметр
Протокол: Modbus-RTU/ASCII
Функциональный код: 01 / 02 / 03 / 04 / 05 / 06 / 15 / 16
Бод Рейт: 2400~115200 бит/с
Номер станции : 1~63(Конфигурация переключателя Dial-code),64~247(Конфигурация программного обеспечения)
Интерфейс: 5 Контактная винтовая клемма
Биты данных: 7, 8
Проверка паритета: Нет, даже ODD
Остановить бит: 1, 2
Макс. длина автобуса: 1200m（ RS485, 2400 бод rate）
Сопротивление терминала и сопротивление смещения: Конфигурация переключателя циферблатного кода

Место применения	для датчика, для автоматизации процесса, для программируемого автомата, напряжения, для измерения температуры, для интерфейса HMI, для пищевой промышленности, для датчика температуры, для централизованной автоматизации процесса, для термопары, для RTD
Число входов / выходов	16 цифровых входов, с 8 входами / выходами, 16 цифровых выходов, 8 аналоговых входов, 32 цифровых выхода
Установка	на DIN-рейке
Другие характеристики	компактный, конфигурируемый, отвердевший, подчиненное устройство, IP, гибкий
