Описание товара

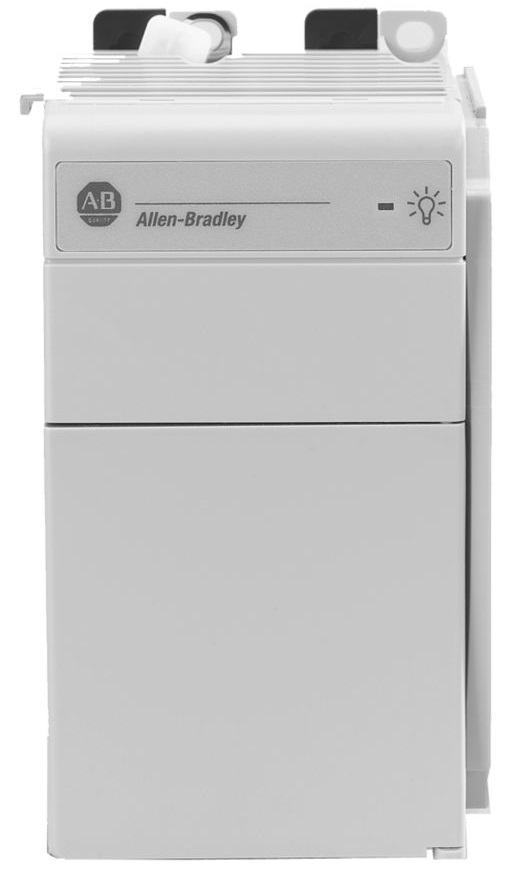

Источники питания CompactLogix используются с 1769 шасси, чтобы обеспечить 5V и 24V постоянного тока непосредственно на плате шасси. Выберите источники питания на основе контроллера и ряд дополнительных I / O банков.
Для | Выбирать |
1768-L4 х или-L4xSконтроллер | • один 1768 питания для контроллера и 1768 модулей
• одного 1769 питания для каждого дополнительного берегу модулей ввода / вывода |
1769-L3 х контроллер | • один 1769 питания для контроллера и местного ввода / вывода
• Один 1769 питания для каждого дополнительного берегу модулей ввода / вывода |
1769-L23 х контроллер | • Нет питания - это является неотъемлемой частью пакета контроллера |
Каждый 1769-L3 х контроллер и дополнительный банк модулей ввода / вывода требует 1769 блок питания.Наведите 1769 модулей ввода / вывода влево или вправо от 1769 питания. Целых восемь Модули ввода / вывода могут быть размещены на каждой стороне блока питания. Каждый 1769 Модуль также имеет свое допустимое расстояние питания (количество модулей от источника питания). Каждый модуль должен быть расположен в пределах своей расстояния рейтинге. См. спецификации для модуля, чтобы определить допустимое расстояние.
1768 объединительная плата требует один 1768 блок питания. Блок питания двойного питания ввода, которая работает в нескольких диапазонах. Блок питания также предлагает внешний источник питания 24 В постоянного тока. CompactLogix питания требует, чтобы 1768 CompactLogix контроллер устанавливается для питания системы. • Блок питания посылает 24V DC к контроллеру расположен в слоте 0. • Контроллер преобразует 24В постоянного тока в 5 В постоянного тока и 24 В постоянного тока и распределяет его по мере необходимости . - 5V и 24V питание 1769 модулей ввода / вывода на правой стороне контроллера - 24В в 1768 модулей на левой стороне контроллера
Код
|
Артикул
|
Описание
|
164972
|
1768-PA3
|
CompactLogix двойного напряжения входного питания; Диапазон входного напряжения 85 ... 265В переменного тока или 108 ... 132 В DC
|
164973
|
1768-PB3
|
CompactLogix 24V DC вход питания; Диапазон входного напряжения 16,8 ... 31,2 В постоянного тока
|
164968
|
1769-PA2
|
Компактный 120/220V AC Расширение питания; Диапазон входного напряжения 85 ... 265В переменного тока
|
164970
|
1769-PA4
|
Компактный 120/220V AC Расширение питания; Диапазон входного напряжения 85 ... 132 В переменного тока или 170 ... 265В переменного тока, выбирается переключателем
|
164971
|
1769-PB4
|
Компактный Расширительный источник 24 В постоянного тока питания; Диапазон входного напряжения 19,2 ... 31,2 В постоянного тока
|
164969
|
1769-РВ2
|
Компактный Расширительный источник 24 В постоянного тока питания; Диапазон входного напряжения 19,2 ... 31,2 В постоянного тока
|
