Описание

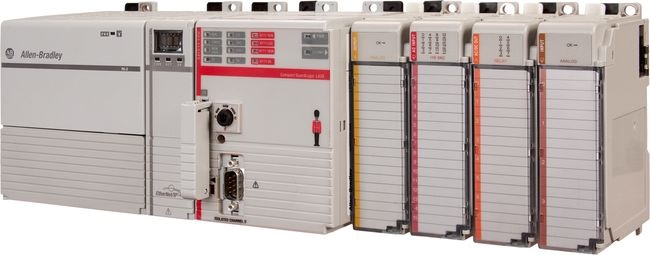

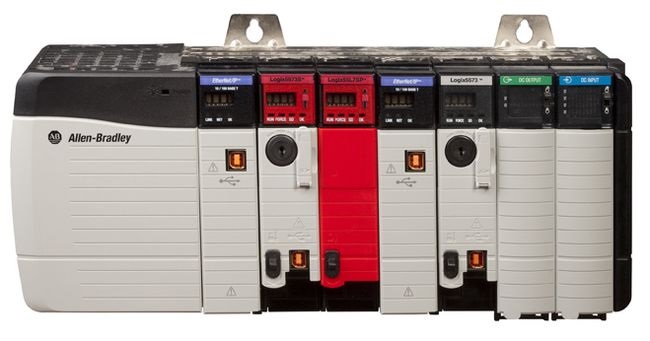

GuardLogix ®контроллер представляет собой процессор полнофункциональная Logix, что также обеспечивает контроль безопасности. Система GuardLogix является двухъядерный процессор решение, которое использует первичный контроллер и партнера безопасности для достижения SIL 3, образца. Основное преимущество этой системы состоит в том, что это один проект, с безопасностью и стандартного контроля вместе. Система GuardLogix это архитектура 1oo2 безопасности, что обеспечивает непревзойденную безопасность и простоту использования. Просто, как и другие Logix процессоров во время развития, безопасности и стандарт имеют такие же правила. Онлайн редактирование, заставляя даже несколько пользователей все разрешено. Как только проект будет протестирован и готов к окончательной проверки, вы поставили задачу безопасности до уровня SIL 3 целостности, который затем насильственного контроллером GuardLogix. Когда память безопасности блокируется и защищен, логика безопасности не могут быть изменены. На стандартной панели регулятора GuardLogix, все функции работают как обычный контроллер Logix, движения, диск, последовательного, даже процесс. Таким образом, онлайн редактирование, заставляя, и другие мероприятия все разрешено, в то время как безопасность надежно изолированы. При таком уровне интеграции, памяти безопасность может быть прочитан стандартной логики и внешних устройств, таких как HMI, или другими контроллерами, что исключает необходимость для кондиционирования память безопасности для использования в других местах. В результате легко, общесистемный интеграция и возможность отображения статуса безопасности на дисплеях или шатры. Используйте модули гвардии ввода / вывода для подключения устройства поля на Ethernet или DeviceNet сетях. Для безопасности блокировки между контроллерами GuardLogix, использовать Ethernet или сети ControlNet. Несколько контроллеров GuardLogix могут обмениваться данными по технике безопасности для зоны-в-зоны блокировки, или один контроллер GuardLogix можете использовать пульт дистанционного распределенной безопасности I / O между различными клеток / областях.
Особенности
В дополнение к стандартным функциям контроллера Logix, контроллеры GuardLogix имеют эти функции, связанные с безопасностью.
Особенность | 1756-L61S, 1756-L62S, 1756-L63S, 1756-LSP | 1756-L71S, 1756-L72S, 1756-L73S, 1756-L7SP | 1768-L43S, 1768-L45S |
Коммуникационные опции | Стандартный и безопасность
• Ethernet / IP
• ControlNet
• DeviceNet | Стандартный
• Ethernet / IP
• ControlNet
• DeviceNet | Безопасность
• Ethernet / IP
• ControlNet |
Сетевые соединения, на модуль сети | • 256 Ethernet / IP; 128 TCP (1756-EN2x)
• 128 Ethernet / IP; 64 TCP (1756-ENBT)
• 100 ControlNet (1756-CN2 / A)
• 40 ControlNet (1756-CNB) | • 128 Ethernet / IP; 64 TCP (1768-ENBT)
• 48 ControlNet (1768-CNB) |
Резервирование контроллера | Не поддерживается |

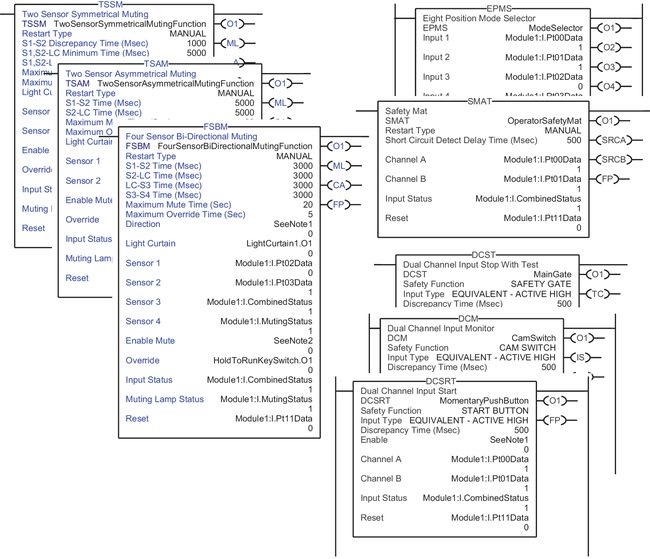

Языки программирования | Стандартное управление-все языки
безопасности контрольно-релейная |
