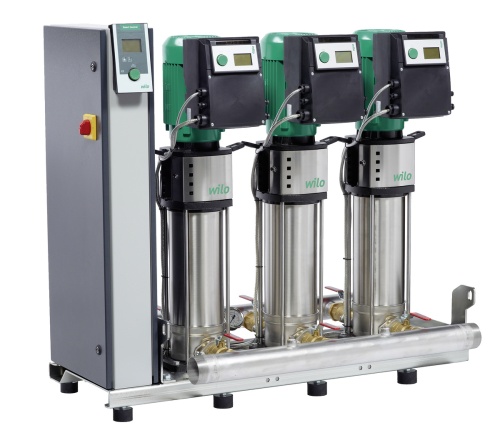

Многонасосная установка Wilo SiBoost Smart 3 HELIX VE1602,2.2kW

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению, установка на фундаментной раме с системой трубопроводов из нержавеющей стали, включая устройство управления с необходимым оснащением для измерения и регулировки.
Для полностью автоматического водоснабжения и повышение давления в жилых, коммерческих и административных зданиях, отелях, больницах, торговых комплексах, а также на промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает материалы и не содержит абразивных и длинноволокнистых включений.
*Особенности/Преимущества продукта
*Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
*Допуск WRAS/KTW/ACS для насосов, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
*Высокоэффективная гидравлическая часть насоса серии Helix VE со стандартными электродвигателями (коэффициент полезного действия с технологией IE4, стандарт IEC) с интегрированными частотными преобразователями с воздушным охлаждением
*Оптимальная регулировка нагрузки насоса благодаря переменному способу регулирования давления (pv) и параллельной регулировке синхронной скорости вращения для дополнительной экономии электроэнергии
*Энергосбережение за счет очень широкого диапазона регулирования частотного преобразователя (от 25 Гц до макс. 60 Гц)
*Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
*Независимые от направления вращения торцевые уплотнения в насосах для упрощения обслуживания
*Гибкий дизайн соединительного элемента в форме фонаря обеспечивает прямой доступ к скользящему торцевому уплотнению
*Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
*Гидравлика всей установки с улучшенными показателями по потере давления.
*Детали, контактирующие с водой, не подвержены коррозии
*Прибор управления/регулирования Comfort SCe, максимальное качество регулирования с символьным ЖК-дисплеем, удобная навигация с наглядным меню и технологией зеленой кнопки для настройки параметров, для управления электронными насосами с ЧП
*Готовность к интеграции в автоматизированную систему управления зданием с прибором управления SCe через серийный протокол Modbus RTU
*Заводская проверка и предварительная установка оптимального рабочего диапазона (вкл. свидетельство о проверке на основании EN 10204-3.1)
*Оснащение/функция
*Высоконапорные центробежные насосы из нержавеющей стали серий от Helix VE 2 до Helix VE 52
*Фундаментная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
С напорной стороны:
*Запорная арматура на каждом насосе
*Обратный клапан на каждом насосе
*Расширительный мембранный бак 8 л, PN 16
*Датчик давления 4…20 мА
*Манометр
На стороне всасывания:
*Запорная арматура на каждом насосе
*Датчик давления 4…20 мА
*Манометр
*Автоматическая система управления насосом посредством полностью электронного
Контроллер Smart (SCe) в корпусе из листовой стали, класс защиты IP54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, аналоговых и цифровых вводов и выводов, для управления электронными насосами с ЧП.
Для облегчения обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.
*Эксплуатация/дисплей
*Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории
*Управление через меню с символами и номерами меню
*Светодиоды для индикации состояния установки (эксплуатация/неисправность)
*Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пуска
*Настройка рабочих параметров и квитирование сообщений о неисправности посредством технологии зеленой кнопки
*Фиксируемый главный выключатель
*Эксплуатация на выбор с резервным насосом/без резервного насоса специалистами технического отдела
*Счетчик рабочих часов для каждого насоса и всей системы
*Счетчик коммутационных операций для каждого насоса и всей системы
*Регистратор неисправностей для последних 16 неисправностей
*Регулирование
*Полностью автоматическое управление 1 - 4 частотно-регулируемыми насосами путем сравнения заданных и фактических значений
*Переключение заданного значения: Активируемое второе заданное значение для каждого контакта
*Внешнее дистанционное регулирование заданного значения посредством сигнала 4…20 мА
*Автоматическое, зависимое от нагрузки подключение от 1 до n насосов пиковой нагрузки в зависимости от регулируемых величин давления: постоянное (p-c) или переменное (p-v)
*Возможность выбора 2 наборов параметров, меню Easy (заданное значение и способ регулирования) или меню Expert (эксплуатационные параметры и параметры регулирования)
*Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
*Автоматическая настраиваемая смена работы насосов
**Стандартная настройка: импульс - каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
**Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
*Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса Pump Kick)
**Возможность активации/деактивации
**Возможность свободного выбора периода времени между двумя тестовыми режимами насоса
*Возможность свободного программирования времени блокировки
*Возможность произвольной настройки частоты вращения
*Контроль
*Вывод фактического значения системы посредством аналогового сигнала 0 - 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
*Сигнал датчика 4 - 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин
*Защита сетевых кабелей питания насоса линейным автоматом защиты
*Автоматическое переключение рабочего насоса на резервный насос при неисправности
*Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
*Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
*Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
*Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
*Автоматический останов насосов в случае неисправности или эксплуатация на заранее определенной частоте вращения в аварийном режиме
*Интерфейсы
*Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM)
*Возможность переключения логики между SBM и SSM
*Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения
*Внешнее включение/выключение посредством контакта для деактивации автоматического режима установки
*Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
*Сигнализация автономного режима и сообщение о неисправности, сигнализация отсутствия воды
*Преобразователь сигнала для 0/2 - 10 В, 0/4 - 20 мА
*Рекомендуемые принадлежности (заказываются отдельно)
*Гибкие соединительные трубопроводы или компенсаторы
*Мембранный напорный бак
*Резьбовые крышки для установок с резьбовым накопительным трубопроводом
*Шинные системы (опционально)
*LON-Bus, Modbus TCP, BACnet MSTP, BACnet IP
*Применяемые стандарты
*Технические правила для установок питьевой воды DIN 1988 (EN 806)
*Расширительный мембранный бак/закрытая расширительная емкость с мембраной DIN 4807
*EN 50178 — оснащение сильноточных установок электронными эксплуатационными материалами
*Электрическое оснащение машин EN 60204-1
*EN 60335-1 - техника безопасности электроприборов бытового и тому подобного назначения
*Комбинации низковольтных приборов управления EN 60439-1/61439-1
*Электромагнитная совместимость — создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях (EN 61000-6-3)
Эксплуатационные параметры
*Количество насосов:
*T перекачиваемой жидкости: 3 oC
*Температура окружающей среды: 5 oC
*Максимальное рабочее давление: 16 бар
*Давление на входе: 10 бар
Данные электродвигателя
*Подключение к сети: 3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~440 V, 50/60 Hz 3~460 V, 50/60 Hz 3~480 V, 50/60 Hz
*Номинальная мощность электродвигателя: 2200 Вт
*Номинальный ток: 5.1 А
*Номинальная частота вращения: 3500 об/мин
*Класс нагревостойкости изоляции: F
*Класс защиты электродвигателя:
*Класс защиты прибора управления:
Материалы
*Корпус насоса: Stainless steel
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: Q1BE3GG
*Материал уплотнения: EPDM
*Материал системы трубопроводов: Stainless steel
Установочные размеры
*Патрубок на всас. стороне DNs: DN 100
*Патрубок на напорн. стороне DNd: DN 100
Информация о размещении заказа
*Изделие:
*Обозначение изделия: SiBoost Smart 3 Helix VE1602
*Масса нетто прибл.: 278 кг
*Артикульный номер: 2536337
