Модули MCS (141A)

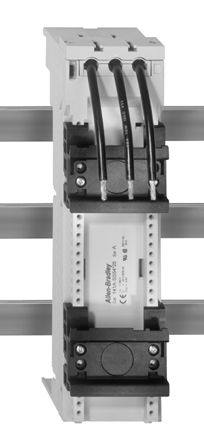

Шинные модули ISO MCS

• Защита пальцев со снятыми фидерами нагрузки
• Испытательное положение с изолированным контуром нагрузки
• Состоит из адаптерной платы, на которой размещаются компоненты фидеров нагрузки, и шинного модуля, вставляемого в токоведущие шины
• Предпочтительно для использования со штекером управления (заказывается отдельно)
• Модули с проводами питания – длина оптимизирована для автоматических выключателей защиты двигателей MCS 140M
• Модули без подключения проводов – крепятся посредством соединительных клипс, образуя платформы большего размера
• Для вставного монтажа на токоведущие шины 12, 15, 20, 25, 30 мм толщиной 5/10 мм

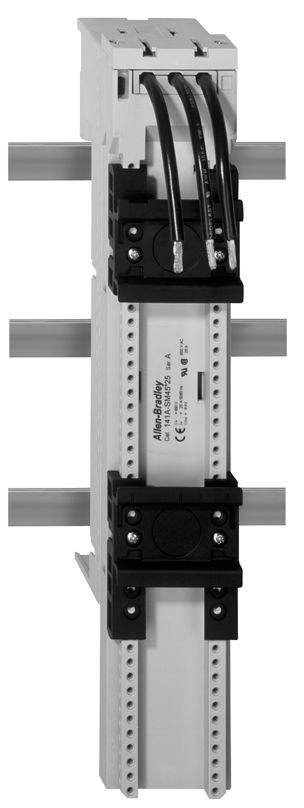

Стандартные шинные модули ISO MCS

• Устанавливаются непосредственно на шину
• Подходят для использования со штекером управления
• Модули с номиналами тока подают ток нагрузки посредством проводных или клеммных соединений

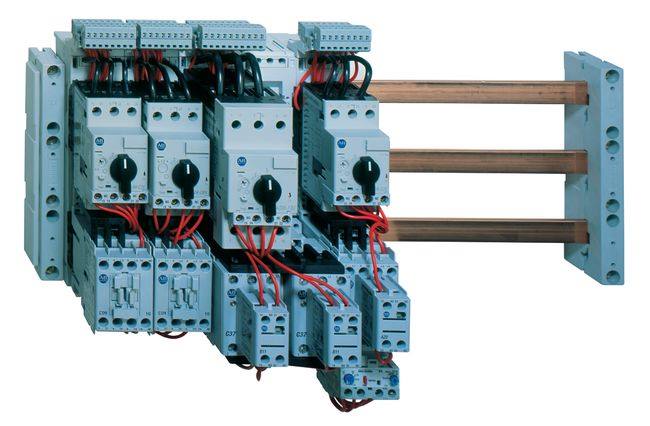

• С помощью соединительных клипс модули могут образовывать более крупные платформы
• Для монтажа на токоведущие шины толщиной 12, 15, 20, 25, 30 мм x 5/10 мм
• Стандартные шинные модули ISO MCS

Стандартные шинные модули MCS >100 A

• Шинные модули >100 A монтируются на шины с помощью винтов
• Ходовые гайки для согласования положений крепления компонентов
• Варианты с верхним или нижним расположением клемм
• Для монтажа компонентов с номинальным током 100 A (фидеры питания и нагрузки)
• Для монтажа на токоведущие шины толщиной 12, 15, 20, 25, 30 мм x 5/10 мм

Монтажные модули MCS

• Модули (на которых размещаются компоненты фидеров нагрузки) для винтового монтажа или фиксации на колпаковые направляющие DIN.
• Штекер управления (заказывается отдельно)
• Три размера модуля для 2- и 3-компонентных пускателей.
• С помощью соединительных клипс модули могут образовывать более крупные платформы (см. принадлежности)
• Модули с клеммой защитного заземления для подключения проводов двигателя в т. ч. заземления (только для монтажа на колпаковые направляющие).

Код	Артикул	Описание
158375	141A-AS	Микропереключатель с подключением проводов 1 нормально замкнутый контакт
158376	141A-AS9B	Распорный модуль. Для создания зазоров 9 мм между фидерами нагрузки – например, для улучшения охлаждения.
158374	141A-AS9S	Распорные модули для шинных модулей ISO MCS
158379	141A-CUH125B	Стандартный шинный модуль с гибкими проводами для электрического подключения. Ширина (мм) - 90. Номинальный тепловой ток (А) - 125
158378	141A-CUH125T	Стандартный шинный модуль с гибкими проводами для электрического подключения. Ширина (мм) - 90. Номинальный тепловой ток (А) - 125
158380	141A-CUJ250	Стандартный шинный модуль с задними соединительными штырьками. Ширина (мм) - 105. Номинальный тепловой ток (А) - 250 (корпус J)
158381	141A-CUL600	Стандартный шинный модуль с задними соединительными штырьками. Ширина (мм) - 140. Номинальный тепловой ток (А) - 630 (корпуса K и L)
158377	141A-FL110 V250T	Стандартный шинный модуль с верхним с верхним расположением клемм. Высота 320 мм. Ширина (мм) - 110. Номинальный тепловой ток (А) - 250
17450	141A-FM45SS25	Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32
17451	141A-FM54SS63	Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63
17452	141A-FM63SS63	Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63
17453	141A-FM72SS63	Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 72. Номинальный тепловой ток (А) - 63
17454	141A-FM81SS63	Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 81. Номинальный тепловой ток (А) - 63
17455	141A-FS108V200T	Стандартный шинный модуль с верхним с верхним расположением клемм. Высота 222 мм. Ширина (мм) - 108. Номинальный тепловой ток (А) - 200
17445	141A-FS45S25	Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32
17446	141A-FS54S63	Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63
17447	141A-FS63S63	Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63
17448	141A-FS72S63	Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 72. Номинальный тепловой ток (А) - 63
17449	141A-FS81S63	Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 81. Номинальный тепловой ток (А) - 63
17438	141A-GM45RS25	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32
17442	141A-GM45S	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений
17439	141A-GM54RS25	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32
17440	141A-GM54RS45	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63
17443	141A-GM54S	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений
17441	141A-GM63RS45	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63
17444	141A-GM63S	Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - без электрических подключений
17427	141A-GS180M125	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 180. Номинальный тепловой ток (А) - 125 (Для 140-CMN)
17429	141A-GS180M125H	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 180. Номинальный тепловой ток (А) - 125
17428	141A-GS270M125	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 270. Номинальный тепловой ток (А) - 125 (Для 140-CMN)
17430	141A-GS45R	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений
17422	141A-GS45RR25	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32
17431	141A-GS54R	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений
17423	141A-GS54RR25	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32
17424	141A-GS54RR45	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63
17425	141A-GS63RR45	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63
17432	141A-GS72S	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 72. Номинальный тепловой ток (А) - без электрических подключений
17433	141A-GS81S	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 81. Номинальный тепловой ток (А) - без электрических подключений
17426	141A-GS90M125	Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 90. Номинальный тепловой ток (А) - 125 (Для 140-CMN)
17413	141A-SM45RS25	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32
17417	141A-SM45S	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений
17414	141A-SM54RS25	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32
17415	141A-SM54RS45	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63
17418	141A-SM54S	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений
17416	141A-SM63RS45	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63
17419	141A-SM63S	Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - без электрических подключений
17407	141A-SS45R	Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений
17403	141A-SS45RR25	Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32
17408	141A-SS54R	Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений
17404	141A-SS54RR25	Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32
17405	141A-SS54RR45	Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63
17406	141A-SS63RR45	Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63
158390	141A-WL45RR	Монтажный модуль MCS высотой 333 мм. Ширина (мм) - 45
158392	141A-WL45RRP	Монтажный модуль MCS высотой 333 мм с клеммой заземления. Ширина (мм) - 45
158391	141A-WL54RR	Монтажный модуль MCS высотой 333 мм. Ширина (мм) - 54
158393	141A-WL54RRP	Монтажный модуль MCS высотой 333 мм с клеммой заземления. Ширина (мм) - 54
158386	141A-WM45RR	Монтажный модуль MCS высотой 283 мм. Ширина (мм) - 45
158388	141A-WM45RRP	Монтажный модуль MCS высотой 283 мм с клеммой заземления. Ширина (мм) - 45
158387	141A-WM54RR	Монтажный модуль MCS высотой 283 мм. Ширина (мм) - 54
158389	141A-WM54RRP	Монтажный модуль MCS высотой 283 мм с клеммой заземления. Ширина (мм) - 54
158382	141A-WS45RR	Монтажный модуль MCS высотой 228 мм. Ширина (мм) - 45
158384	141A-WS45RRP	Монтажный модуль MCS высотой 228 мм с клеммой заземления. Ширина (мм) - 45
158383	141A-WS54RR	Монтажный модуль MCS высотой 228 мм. Ширина (мм) - 54
158385	141A-WS54RRP	Монтажный модуль MCS высотой 228 мм с клеммой заземления. Ширина (мм) - 54
