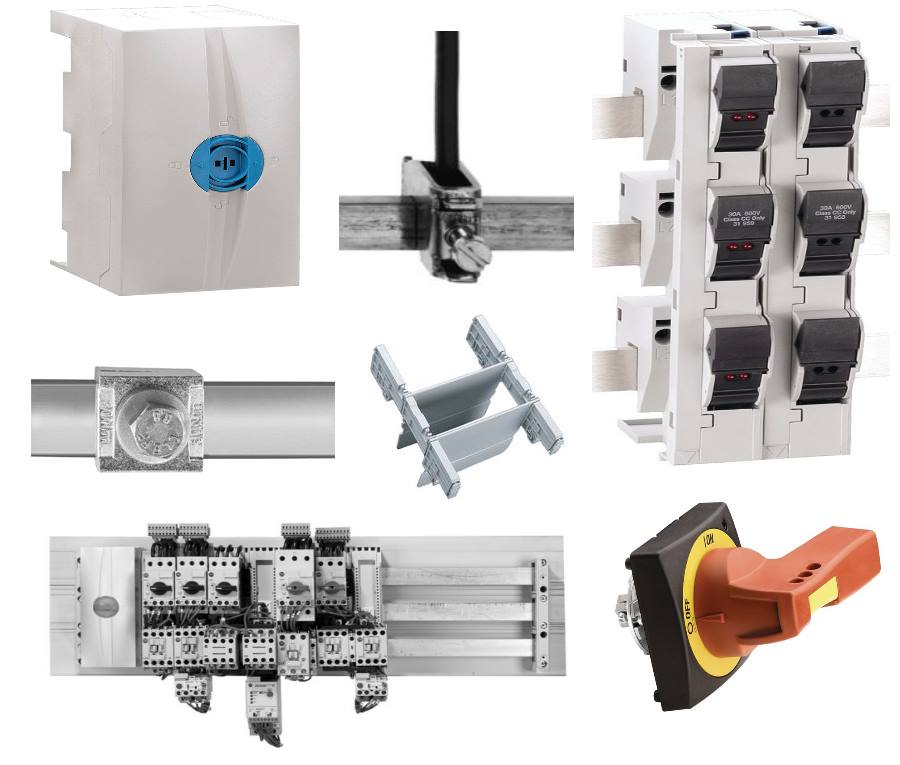

Компоненты шин производства

Описание

Ампер

Высота х Ширина (мм)

Кол-во.

Кат. Нет.

Сборная шина

800 мм Длина

луженой МЕДИ Шин

200

12 х 5

3

141A-B125A

250 §

15 х 5

141A-B155A

320

20 х 5

141A-B205A

400 §

25 х 5

141A-B255A

450

30 х 5

141A-B305A

360

12 х 10

141A-B1210A

520

20 х 10

141A-B2010A

630

30 х 10

141A-B3010A

Шина

ДЛИНА 1200 мм

из луженой МЕДИ Шин

200

12 х 5

141A-B125C

250 §

15 х 5

141A-B155C

320

20 х 5

141A-B205C

400 §

25 х 5

141A-B255C

450

30 х 5

141A-B305C

360

12 х 10

141A-B1210C

520

20 х 10

141A-B2010C

630

30 х 10

141A-B3010C

Шина

ДЛИНА 2400 мм

из луженой МЕДИ Шин

200

12 х 5

12

141A-B125N

250 §

15 х 5

141A-B155N

320

20 х 5

141A-B205N

400 §

25 х 5

141A-B255N

450

30 х 5

141A-B305N

360

12 х 10

6

141A-B1210N

520

20 х 10

141A-B2010N

630

30 х 10

141A-B3010N

Дважды Т шина

2400 мм Длина

луженая Медная Шина

960

TT

1

141A-BT11NZ

1250

TT

1

141A-BT12NZ

⋆ номинальные значения основаны на проверенных условиях при температуре окружающей среды 40 ° C и температуре шины 70 ° С

§ приложений IEC только

Описание

Шинной сборки [мм]

Кол-во.

Кат. Нет.

Шин Поддержка - Компактный

60 мм центра полюса расстояние

3-полюсный с внутренними монтажными отверстиями

(отвечает фидера расстояний на UL508A)

включает в себя торцевую крышку

12 х 5

или

12 х 10

10

141A-CTU3

Шин Поддержка

60 мм центра полюса расстояние

3-полюсный с внутренними монтажными отверстиями

(отвечает фидера расстояний на UL508A)

12, 20, 30 х 5

или

12, 20, 30 х 10

10

141A-ТУ3

Шин Поддержка

60 мм центра полюса расстояние

3-полюсный с внутренними монтажными отверстиями

(сертифицирован для применения электрической

цепи в UL508)

12 ... 30 х 5

или

12 ... 30 х 10

10

141A-TR3

Шин Поддержка

60 мм центра полюса расстояние

4-полюсный с внутренними монтажными отверстиями

141A-TR4

Шин Поддержка

1-полюсный (отвечает фидера расстояний на UL508A)

включает ПЭ и N этикетки

12, 20, 30 х 5

или

12, 20, 30 х 10

141A-TR1

Шин Поддержка с терминалами

60 мм Расстояние между полюсом центр

Терминалы для электрических соединений

1.5 ... 16 мм2 (№ 16 ... 6 AWG)

3-полюсный

12 ... 30 х 5

или

12 ... 30 х 10

10

141A-TR3F16

Описание

Число полюсов

Кол-во.

Кат. Нет.

Дважды Т шин Поддержка

Для дважды T сборных шин

60 мм расстояние

(отвечает фидера расстояний на UL 508A)

3-полюсный

3

141A-T13

1-полюсный

10

141A-T11

Шин Крышка конца

предотвращает контакт с шиной заканчивается

и предотвращает шин от скольжения.

торцевая крышка легко можно закрепить на

поддержку шин.

3-полюсный (для использования с Кат.

Пп 141А-БП3 или 141А-ТР3)

10

141A-TR3E

4-полюсный (для использования с

Кат. П. 141А-TR4)

141A-TR4E

3-полюс (для использования с Кат.

Номер 141A-T13 двойной Т

опор сборных шин)

4

141A-T13E

Описание

Шинной сборки [мм]

Посылка Кол-во.

Кат. Нет.

Модуль питания

3-полюсный

Для использования с Compact шинных опор,

Кат. Кол-141A-CTU3

6 ... 50 мм2 (10 ... 1/0 AWG) круглые проводники

и плоские проводники до 6 х 9 х 0,8

шириной 54 мм

(соответствует фидера расстояний на UL 508A)

12 х 5

или

12 х 10

1

141A-CVN350

Модуль питания

3-полюсный

Для использования с Compact шинных опор,

Кат. Кол-141A-CTU3

35 ... 150 мм2 (2 AWG ... 300 MCM) круглые

проводники и плоские проводники до 10 х 20 х 1

90 мм в ширину

(отвечает фидера расстояний на UL 508A)

12 х 5

или

12 х 10

1

141A-CVN3150

Модуль питания

3-полюсный

6 ... 50 мм2 (10 ... 1/0 AWG)

54 мм в ширину

(отвечает фидера расстояний на UL 508A)

12 ... 30 х 5

или

12 ... 30 х 10

или

TT

1

141A-VN370

Модуль питания

3-полюсный

35 ... 120 мм2 (2 AWG ... 250 MCM)

81 мм в ширину

(отвечает фидера расстояний на UL 508A)

1

141A-VN3120

Модуль питания

3-полюсный 95 ... 185 мм2 (3/0 AWG ... 350 MCM)

шириной 135 мм

20 ... 30 х 5

или

20 ... 30 х 10

или

TT

1

141A-VN3185

Модуль питания

3-полюсный для круглых проводников

120 ... 300 мм2 (250 ... 600 мкм)

135 мм в ширину

1

141A-VN3300R

Модуль питания 3-полюсный

для плоских проводников до 32 х 20 мм

, эквивалентных 300 мм2 (300 ... 600 мкм)

круглый проводник допустимой токовой нагрузки

135 мм шириной

1

141A-VN3300F

Модуль питания 3-полюс (набор из 3 терминалов)

для круглых проводников

120 ... 300 мм2 (250 ... 600 мкм)

153 мм в ширину (3 одноместных

полюса 51 мм каждый)

(отвечает фидера расстояний на UL 508A)

Требуется Кат. Кол-141A-BK180, 141A-BK228

или 141A-BK250 крышку разъема

20 ... 30 х 5

или

20 ... 30 х 10

или

TT

1

141A-VU3300R

Модуль питания 3-полюс (набор из 3 терминалов)

для плоских проводников до 32x20 мм

, эквивалентных 300 мм2 (600 мкм)

153 мм в ширину (3 одноместных полюса 51 мм каждый)

(отвечает фидера расстояний на UL 508A)

Требуется Кат. Кол-141A-BK180, 141A-BK228

или 141A-BK250 крышку разъема

1

141A-VU3300F

Холост Терминалы

Холост терминалы для подачи сборных шин

2,5 ... 16 мм2 (№ 14 ... 6 AWG)

12 ... 30 х 5

25

141A-VS116

12 ... 30 х 10

141A-VS216

Холост Терминалы

Холост терминалы для подачи сборных шин

4 ... 35 мм2 (# 12 ... 2 AWG)

12 ... 30 х 5

141A-VS135

12 ... 30 х 10

141A-VS235

Холост Терминалы

Холост терминалы для подачи шин

16 ... 70 мм2 (№ 6 ... 2/0 AWG)

12 ... 30 х 5

141A-VS170

12 ... 30 х 10

141A-VS270

Холост Терминалы

Холост терминалы для подачи шин

16 ... 120 мм2 (№ 6 ... 250 MCM)

12 ... 30 х 10

141A-VS2120

Описание

Максимум Терминал

пространство (Ш х В) [мм]

Шинной сборки [мм]

Упаковка.

Кол-во.

Кат. Нет.

Brace Клеммы

3-полюсный

Для подключения плоских или

гибких медных шин

(отвечает фидера расстояний

на UL508A)

55 х 28

30 х 10

или

TT

1

141A-VB75528F

68 х 28

141A-VB76828F

105 х 28

141A-VB710528F

Описание

Шинной сборки [мм]

Посылка Кол-во.

Кат. Нет.

Крышка разъема

защита пальцев, когда шины,

поставляемые с одиночными терминалов.

Крепится непосредственно к сборным шинам.

Высота: 180 мм, ширина: 54 мм

12 ... 30 х 5

или

12 ... 30 х 10

1

141A-ВК1

Терминал комилект

защита пальцев, когда электрические

шины поставляются Кат. Кол-модуль питания

141A-VU3300_

Крепится непосредственно к шинам

Высота: 200 мм

Глубина: 90 мм

Ширина: 180 мм

1

141A-BK180

Ширина: 228 мм

1

141A-BK228

Ширина: 250 мм

1

141A-BK250

Терминал Компоненты Обложка

Индивидуальные терминала ширину

крышки с помощью концевых опор,

передней саван и верх / низ кожуха

кожухи можно обрезать до нужной ширины

Крепится непосредственно к шинам

С обеих сторон поддержка

1

141A-BKH

Передняя саван, 1100 мм

1

141A-BKC

Сверху / снизу кожух, 1100 мм

1

141A-BKS

Соединитель шин

Система расстояние: 5 ... 10 мм

12 ... 20 х 5

или

12 ... 20 х 10

12

141A-VC3A

Соединитель шин

Система расстояние: 13 ... 20 мм

20 ... 30 х 5

или

20 ... 30 х 10

6

141A-VC3B

Соединитель шин

Система расстояние: 50 ... 60 мм

3

141A-VC3C

Соединитель шин

Система расстояние: 100 ... 110 мм

3

141A-VC3D

Дважды T Шинные разъемы

для подключения дважды Т стоек шин

с такими же размерами, ширина: 50 мм

Дважды Т

6

141A-VC5E

Дважды T Шинные разъемы

для подключения дважды Т стоек шин

с такими же размерами, ширина: 95 мм

3

141A-VC5F

Дважды T Шинные разъемы

для подключения дважды Т стоек шин

с такими же размерами, ширина: 150 мм

3

141A-VC5G

Для разделения фаз

Для UL установки конца в конец соединения сборных шин

3-полюсный, в том числе двух креплений для использования с Шинные соединители

Для использования с

Кат. Кол-141A-VC3A,-VC3B,-VC5E,-VC3C,-VC5F,

-VC3D,-VC5G

Ширина: 105 мм

1

141A-PS105

Ширина: 145 мм

141A-PS145

Ширина: 200 мм

141A-PS200

Шин Плащаница Обложка - Компактные

160 х 700 мм

Охватывает все три сборные шины

для использования с Compact шинных опор,

Кат. Кол-141A-CTU3

12 х 5 или

12 х 10

2

141A-CBCF1

Шин Плащаница держатель - Компактный

Два требуется на секции сборных шин Плащаницы

Обложка

Для использования с Busbar Плащаницы Обложка - Compact, Cat. Кол-141A-CBCF1

10

141A-CBCF1H

Шин Плащаница Обложка

200 x 1100 мм

Охватывает все три сборные шины

12 ... 30 х 5 или

12 ... 30 х 10

2

141A-BCF1

Шин Плащаница Держатель

Два требуется на секции сборных шин Плащаницы Обложка

10

141A-BCF1H

Один полюс шин Обложки

Snap-On профиля для одиноких шин для защиты от поражения электрическим током.

Длина: 1 м, может быть укорочен.

12 ... 30 х 5

10

141A-BS5

12 ... 30 х 10

141A-BS10

Защитный кожух для шин

Для двутаврового сборных шин

Длина: 1 м; может быть укорочен

-

5

141A-BCT1

Раздел отсек

Подходит к 141А-T13 двойная Т-шин поддерживает

Длина: 2400 мм; можно обрезать до длины

48 мм

Дважды Т

1

141A-BST48

76 мм

1

141A-BST76

Панель шин

Обеспечивает изоляцию между шиной и панели (требуется для приложений фидерных выключателей в UL 508A). Для использования с Кат. Кол-141A-ТУ3 поддерживает.

230 х 810 мм

Все

2

141A-BCR

Панель шин

Обеспечивает изоляцию между шиной и панели (требуется для приложений фидерных выключателей в UL 508A). Для использования с Кат. Кол-141A-CTU3 поддерживает.

160 х 700 мм

12 х 5 или 12 х 10

2

141A-CBCR

Описание

Шинной сборки [мм]

Кол-во.

Кат. Нет.

Шин Поддержка Spacer - Компактный

Подходит под Compact шинных опор, Кат. Кол-141A-CTU3

Добавляет 18 мм к глубине Держатель шин

отвечает требованиям фаза-земля интервалов в UL508A приложений

Панель шин саван, Cat. Кол-141A-BCR, не требуется

12 х 5

или

12 х 10

10

141A-CTS3

Шин Поддержка Spacer - Компактный

Подходит под Compact шинных опор, Кат. Кол-141A-ТУ3

Добавляет 20 мм к глубине Держатель шин

отвечает требованиям фаза-земля интервалов в UL508A приложений

Панель шин саван, Cat. Кол-141A-BCR, не требуется

12, 20, 30 х 5

или

12, 20, 30 х 10

10

141A-TS3

Описание

Кол-во.

Кат. Нет.

Шин Предохранитель Выключатель

3-полюсный выключатель-разъединитель

с предохранителями

Для плавких вставок D02,

для D01-предохранителей

использовать редуктор

400 В AC

63 ⋆

1

141A-NF0102

Для 10 х 38 NFC

цилиндрических предохранителей

690 В AC

32

1

141A-NF1038

Предохранителей, 3-полюсный, Class CC

Для UL класса CC предохранители

27 мм в ширину

Выдерживают рейтинг 200 кА (600 В)

с пружинными зажимами

(отвечает расстояний фидера за UL508A)

600V

30

1

141A-NFHCC30

Предохранителей, 3-полюсный, Class CC со светодиодом

Для UL класса CC предохранители

27 мм в ширину

Выдерживают рейтинг 200 кА (600 В)

с пружинными зажимами

(отвечает расстояний фидера за UL508A)

600V

30

1

141A-NFHCC30L

Spacer Модуль

Возможность подключения с обеих сторон

шириной 9 мм

5

141A-NFAD

Редуктор

D02 редуктор для D01-предохранителей

Для 141А-NF0102

20

141A-Nfar

Класс J шин предохранителей

для монтажа на 10 мм в ширину и двойной Т сборных шин

сверху или снизу связь

Для UL класс J предохранителей

61 ... 100

1

141A-NFJ100

101 ... 200

1

141A-NFJ200

201 ... 400

1

141A-NFJ400

Класс J шин Держатель предохранителя

сверху или снизу подключение

Для UL класс J предохранители

Нет, необходимых для изменения предохранители

инструменты (отвечает фидера расстояний на UL 508A)

31 ... 60

1

141A-NFJ30C

1 ... 60

1

141A-NFJ60C

61 ... 100

1

141A-NFJ100C

101 ... 200

1

141A-NFJ200C

⋆ Использование спейсерной модуля 141A-NFAD рекомендуется для непрерывной нагрузке выше 35 А.

Описание

Кол-во.

Кат. Нет.

NH Предохранитель выключатель-разъединитель - Compact

нижним подключением или сверху

Для использования с Кат. Кол-141A-CTU3 шинодержателя

Размер 00

160 х 90 мм

Box терминалы

50 мм2

125

1

141A-CNFD125

Предохранителем NH выключатель-разъединитель

нижним подключением или верхнюю

размер 00 для подключения на 5, толщиной 10 мм

и двойная Т-шин.

Размеры 1 и 2 комплекта для переоборудования

141A-NFAFR5 требуется для подключения на 5 мм толщиной шины.

Размер 3 только для подключения 10 мм и дважды T шины.

Размер 00

200 х 106 мм

Box терминалы

70 мм2

160

1

141A-NFD160

Размер 1

243 х 184 мм

M10

120 мм2

250

1

141A-NFD250

Размер 2

288 х 210 мм

M10

240 мм2

400

1

141A-NFD400

Размер 3  300 х 256 мм

M12

240 мм2

630

1

141A-NFD630

Предохранителем NH выключатель-разъединитель

3-полюсный, нижняя соединительная

Многофункциональный справиться

с замком в положении OFF с 3 навесных замка

индикатора FLAG показывает состояние реле

Предохранитель может быть изменена без инструментов,

применимых в качестве основного изолятора в соответствии

с IEC / EN 60204-1 (главный выключатель)

Размер 00

200 х 106 мм

Box терминалы

70 мм2

125

1

141A-NFD125SB

Размер 1

286 х 184 мм

M10

120 мм2

250

1

141A-NFD250SB

Номера для Плавленый Выключатель нагрузки ж / Внешний

Оператор 3-полюсный, нижняя соединительная

Многофункциональный справиться

с замком в положении ВЫКЛ с 3 навесных замка

индикатора FLAG показывает состояние переключателя

предохранителя может быть изменена без инструментов,

применимых в качестве основного изолятора в соответствии

с IEC / EN 60204-1 (главный выключатель) (дополнительная ось

и ручка двери обязательно)

Размер 00

200 х 106 мм

Box терминалы

70 мм2

160

1

141A-N160SB

Размер 1

286 х 184 мм

M10

120 мм2

320

1

141A-N320SB

Сигнальный выключатель

для NH-предохранителей разъединителей

сигнализации ON / OFF положение крышки

250 В AC / 5 A; 30 В DC / 4

Размер 00 (серия B)

1

141A-NFASNC0

Размер 1 (серия B)

1

141A-NFASNC1

Размер 2 ... 3

1

141A-NFASNFD

Призма-клемма

для переключателя NH-разъединители

Соединительные аксессуары

Размер 1

18 х 10 мм

70 ... 150 мм2

1

141A-NFVF1150

Размер 2

21 х 15 мм

120 ... 240 мм2

1

141A-NFVF2240

Размер 3

25 х 20 мм

150 ... 300 мм2

1

141A-NFVF3300

Преобразование Kit

Для NH-предохранителей выключателя-разъединителя,

чтобы уменьшить размер 1 и 2 на 5 мм шин

Размер 1 и 2

1

141A-NFAFR5

Крышка для кабельных наконечников

Для NH переключателя предохранителя disconnecor

можно закрепить на нижней или верхней

Размер 00

1

141A-NFAC00A

Размер 1

2

141A-NFAC1A

Размер 2

2

141A-NFAC2A

Размер 3

2

141A-NFAC3A

Ротари Операционная Ручка

Для использования с Кат. Кол-141A-N160SB или

141A-N320SB неконденсированный выключатель-разъединитель

Черный

IP66

1

141A-NDN66

Красный / желтый

IP66

1

141A-NDRY66

Операционная вала

Для использования с Кат. Кол-141A-NDN66 или 141A-NDRY66 поворотный рукоятка

290 мм

1

141A-ND1

490 мм

1

141A-ND2

Код

Артикул

Описание

158455

141A-AHR45

Колпаковые направляющие DIN – верхняя колпаковая направляющая MCS (пластик) . Шина - 12–30x5

158456

141A-AHR54

Колпаковые направляющие DIN – верхняя колпаковая направляющая MCS (пластик) . Шина - 12–30x10

158457

141A-AHR63

Колпаковые направляющие DIN – верхняя колпаковая направляющая MCS (пластик) . Шина - 45

158462

141A-AK

Соединительная клипса . Шина - 12-контактный

158459

141A-APC10

Штекер управления . Шина - 63

158460

141A-APC12

Штекер управления . Шина - 8-контактный

158458

141A-APC8

Штекер управления . Шина - 54

158461

141A-APH

Держатель штекера управления . Шина - 10-контактный

158449

141A-BCF1

Крышка шин

158450

141A-BCF1H

Держатель крышки шин

158419

141A-BCR

Крышка шинной панели

158416

141A-BCT1

крышка шины

158440

141A-BK1

Крышка клеммы 12–30x5

158441

141A-BK180

Крышка клеммы 180x200x90

158442

141A-BK228

Крышка клеммы 228x200x90

158443

141A-BK250

Крышка клеммы 250x200x90

158445

141A-BKC

Профиль крышки шины

158444

141A-BKH

Комплект держателей крышки шины

158446

141A-BKS

Верхний/нижний профиль крышки шины

158454

141A-BS10

Крышки одноконтактных шин

158453

141A-BS5

Крышки одноконтактных шин

158414

141A-BST48

Отсек

158415

141A-BST76

Отсек

158417

141A-BT11NZ

Двойная Т-образная шина

158418

141A-BT12NZ

Двойная Т-образная шина

158401

141A-NFAC1A

Крышка для кабельных наконечниковРазмер 1

158402

141A-NFAC2A

Крышка для кабельных наконечниковРазмер 2

158403

141A-NFAC3A

Крышка для кабельных наконечниковРазмер 3

158398

141A-NFASNFD

Концевой выключательРазмер 00…

158394

141A-NFD160

Плавкий предохранитель NHРазмер 00 200x106 мм. 70 мм2 160 A

158395

141A-NFD250

Плавкий предохранитель NHРазмер 1243x184 мм. M10 120 мм2 250 A

158396

141A-NFD400

Плавкий предохранитель NHРазмер 2 288x210 мм. M10 240 мм3 400 A

158397

141A-NFD630

Плавкий предохранитель NHРазмер 3300x256 мм. M12 240 мм4 630 A

158399

141A-NFVF2240

Клемма с клиновым зажимомРазмер 221x15 мм. 120–240 мм2

158400

141A-NFVF3300

Клемма с клиновым зажимомРазмер 3 25x20 мм. 150–300 мм2

158412

141A-T11

Опора двойных Т-образных шин

158411

141A-T13

Опора двойных Т-образных шин

158413

141A-T13E

Торцевая крышка шины

158407

141A-TR1

Опора шины

158405

141A-TR3

Опора шины

158409

141A-TR3E

Торцевая крышка шины

158408

141A-TR3F16

Опора шины с клеммами

158406

141A-TR4

Опора шины

158410

141A-TR4E

Торцевая крышка шины

158404

141A-TU3

Опора шины

158447

141A-VC3A

Соединитель шины Системное расстояние: 5–10 мм. Шина - 12–20x5/10

158448

141A-VC3B

Соединитель шины Системное расстояние: 13–20 мм. Шина - 20–30x5/10

158451

141A-VC5F

Соединители двойных Т-образных шин

158452

141A-VC5G

Соединители двойных Т-образных шин

158421

141A-VN3120

Модуль питания 35–120 мм2 (2 AWG…250 MCM)

158422

141A-VN3185

Модуль питания 95–185 мм2 (3/0 AWG…350 MCM)

158424

141A-VN3300F

Модуль питания 300 мм2 (300–600 MCM)

158423

141A-VN3300R

Модуль питания 120–300 мм2 (250…600 MCM)

158420

141A-VN370

Модуль питания 6–50 мм2 (10…1/0 AWG)

158427

141A-VS116

Одиночные клеммы 12–30x5

158429

141A-VS135

Одиночные клеммы 12–30x5

158431

141A-VS170

Одиночные клеммы 12–30x5

158433

141A-VS2120

Одиночные клеммы 12–30x10

158428

141A-VS216

Одиночные клеммы 12–30x10

158430

141A-VS235

Одиночные клеммы 12–30x10

158432

141A-VS270

Одиночные клеммы 12–30x10

158439

141A-VS510136F

Профильные клеммы 1000–2000 мм2

158434

141A-VS54136F

Профильные клеммы 400–800 мм2

158435

141A-VS55121F

Профильные клеммы 500–750 мм2

158436

141A-VS56421F

Профильные клеммы 600–900 мм2

158437

141A-VS56436F

Профильные клеммы 600–1200 мм2

158438

141A-VS58136F

Профильные клеммы 800–1600 мм2

158426

141A-VU3300F

Модуль питания для плоских проводников до 32x20 мм эквивалентно 300 мм2 (600 MCM)

158425

141A-VU3300R

Модуль питания 120–300 мм2 (250…600 MCM)
