Описание товара

Вы можете настроить систему для обмена информацией между диапазоном устройств и вычислительных платформ и операционных систем. Выберите контроллер CompactLogix с интегрированным связи или соответствующее устройство связи для сетей, которые отвечают вашим потребностям.

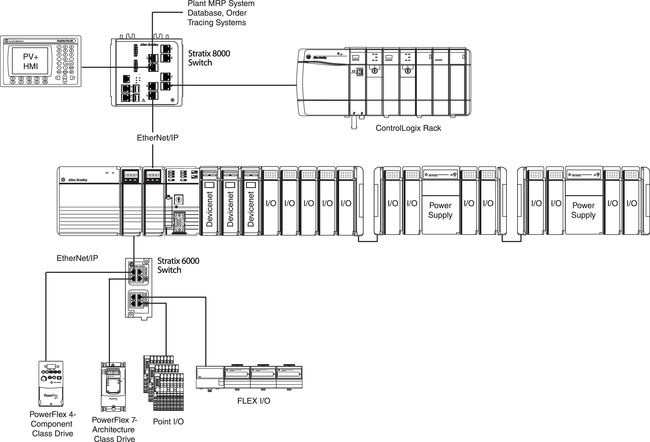

Ethernet / IP сети

Промышленные сетевой протокол Ethernet (Ethernet / IP) это открытый промышленный-сетевой стандарт, который поддерживает как в режиме реального времени обмена сообщениями ввода / вывода и обмена сообщениями. Ethernet / IP сети используется вне-шельфа фишки связи Ethernet и физические носители.

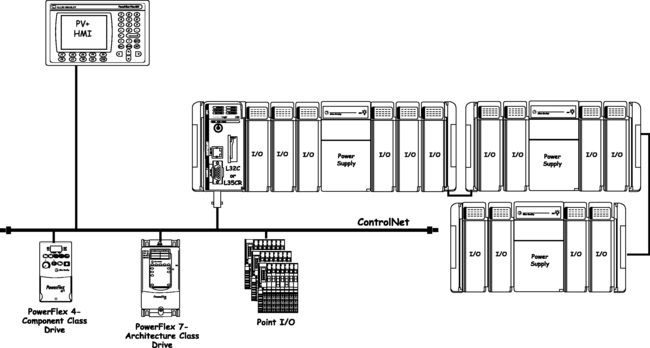

Сети ControlNet

Сеть ControlNet является открытым, управления сетью в режиме реального времени, с высокой пропускной способностью приложений. Сеть ControlNet использует Общий промышленный протокол (CIP), чтобы объединить функциональные возможности сети ввода / вывода и сети равный-равному, обеспечивающий высокую производительность для обеих функций. Сеть ControlNet дает детерминированную, повторяемую передачу всех данных критических управляющих в дополнение к поддерживая передачу без критичных по времени данных. I / O обновления и контроллер к контроллеру блокировки всегда имеют преимущество перед программными закачек и загрузок и обмена сообщениями.

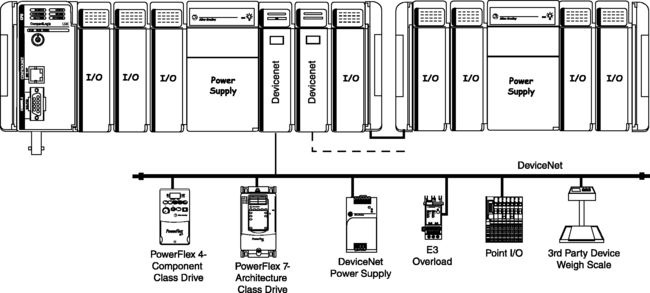

Сеть DeviceNet

Сеть DeviceNet является открытым, сеть низкого уровня, которая обеспечивает связь между простыми промышленными устройствами (например, датчиков и исполнительных устройств) и устройств более высокого уровня (например, контроллеры и компьютеры). Сеть DeviceNet использует проверенную Common Industrial Protocol (CIP) обеспечить контроль, настройка и возможности сбора данных для промышленных устройств.

Серийные сети

Последовательный порт контроллера совместим с RS-232 последовательный канал связи. Последовательный порт поддерживает протокол DF1 для связи с другими устройствами на последовательной связи.

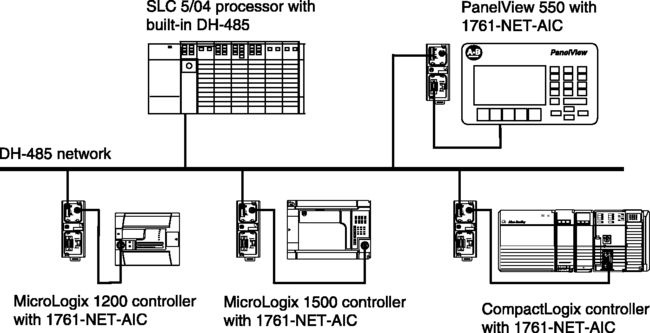

DH-485 Сеть

Последовательный порт контроллера совместим с DH-485 коммуникации. Соединение DH 485 не поддерживает удаленное программирование и мониторинг через RSLogix 5000 программного обеспечения.

Код	Артикул	Описание
19020	1747-CP3	Кабель для программирования SLC 5/03, SLC 5/04 и SLC 5/05 RS232
165756	1756-RG6F	Кабели: Сеть ControlNet, четырехъядерный щит высокого гибкого коаксиального кабеля
165766	1761-CBL-AC00	DH-485 Сеть: 9-контактный D-оболочки, под прямым углом к ??9-контактный D-оболочки, под прямым углом. Технические условия: 45 cm (17.7 in.)
165767	1761-CBL-AP00	DH-485 Сеть: 9-контактный D-оболочки, под прямым углом к ??8-контактный мини-DIN. Технические условия: 45 cm (17.7 in.)
19021	1761-CBL-PM02	Кабель для работы/программирования RS232, 8-контактный мини-разъем DIN на 9-контактный D Shell (MicroLogix), 2 м
165069	1761-NET-AIC	АПК + Расширенный Преобразователь интерфейса
165748	1768-CNB	Сети ControlNet: 1768 Модуль связи мост CompactLogix ControlNet, один СМИ. Logix поключений: 48. Число узлов: 99. Скорость связи: 5 Mbps
165749	1768-CNBR	Сети ControlNet: 1768 модуль мост сообщения CompactLogix ControlNet, резервные СМИ. Logix поключений: 48. Число узлов: 99. Скорость связи: 6 Mbps
165746	1768-ENBT	Ethernet / IP сети: 1768 EtherNet/IP модуль связи мост. TCP/IP соединения: 64. Logix подключений: 128. Скорость связи: 10/100 Mbps
165747	1768-EWEB	Ethernet / IP сети: 1768 модуль веб-сервера Ethernet . TCP/IP соединения: 64. Logix подключений: 128. Скорость связи: 10/100 Mbps
165765	1769-ADN	Сеть DeviceNet: Модуль CompactLogix адаптера DeviceNet. Скорость связи: 125k Kbps 250k Kbps 500k Kbps. Число узлов: 64
165661	1769-L23E-QB1B	Упакованные контроллеры со встроенными I/O; Память: 512 kB. Порты: 1 EtherNet/IP port 1 RS-232 port (DF1 or ASCII). Встроенный I/O: • 16 DC входов • 16 DC выходов. Модуль расширения: До 3 доп.1769
165662	1769-L23E-QBFC1B	Упакованные контроллеры со встроенными I/O; Память: 512 kB. Порты: 1 EtherNet/IP port 1 RS-232 port (DF1 or ASCII). Встроенный I/O: • 16 DC входов • 16 DC выходов • 4 аналог.входа • 2 аналог.выхода • 4 высокоскорстн.счетчика. Модуль расширения: До 2 доп. 1769
165664	1769-L32C	Модульные контроллеры; Память: 750 kB. CompactFlash карты: • 1784-CF64 • 1784-CF128. Коммун. Порты: 1 ControlNet порты 1 RS-232 порт (DF1 or ASCII). Модуль расшир.: 16 - 1769
165665	1769-L32E	Модульные контроллеры; Память: 750 kB. CompactFlash карты: • 1784-CF64 • 1784-CF128. Коммун. Порты: 1 EtherNet/IP порт: (DF1 or ASCII) 1 RS-232 порт (DF1 or ASCII). Модуль расшир.: 16 - 1769
165666	1769-L35CR	Модульные контроллеры; Память: 1.5 MB. CompactFlash карты: • 1784-CF64 • 1784-CF128. Коммун. Порты: 1 резервный ControlNet порт 1 RS-232 порт (DF1 or ASCII). Модуль расшир.: 30 - 1769
165667	1769-L35E	Модульные контроллеры; Память: 1.5 MB. CompactFlash карты: • 1784-CF64 • 1784-CF128. Коммун. Порты: 1 EtherNet/IP порт: (DF1 or ASCII) 1 RS-232 порт (DF1 or ASCII). Модуль расшир.: 30 - 1769
165764	1769-SDN	Сеть DeviceNet: CompactLogix DeviceNet модуль сканера. Скорость связи: 125k Kbps 250k Kbps 500k Kbps. Число узлов: 64
165754	1786-CP	Кабели: Программирование кабель к ControlNet порт RJ45
165755	1786-RG6	Кабели: Сеть ControlNet, щит высокой гибкий кабель
165758	1786-RPA	Ретрансляторы: ControlNet Модульный адаптер репитера
165759	1786-RPCD	Ретрансляторы: ControlNet коаксиальный центром повторитель
165763	1786-RPFM	Ретрансляторы: ControlNet волокна кольцо ретранслятор, средний
165760	1786-RPFRL	Ретрансляторы: ControlNet волокна кольцо ретранслятор, долго
165761	1786-RPFRXL	Ретрансляторы: ControlNet волокна кольцо ретранслятор, удлиненные
165762	1786-RPFS	Ретрансляторы: ControlNet волокна кольцо ретранслятор, короткий
165750	1786-TPR	Отводы: T-tap прямым углом
165751	1786-TPS	Отводы: T-tap прямо
165752	1786-TPYR	Отводы: Y-tap прямым углом
165753	1786-TPYS	Отводы: Y-tap прямо
165757	1786-XT	Резистор: ControlNet
165768	9300-RADKIT	DH-485 Сеть: Удаленный доступ. Технические условия: 56 Кбит модем подключение к устройствам на DH + сети, включает в себя следующее: • Предварительно настроенные модем • Коммуникационный модуль • DIN рейку аппаратное • связанные кабели
