Описание товара

1771 Коммуникационные модули

В дополнение к портам на плате, доступных с PLC 5 процессоров, у вас есть возможность предоставления другой порт связи для процессора PLC 5, добавив модуль связи.

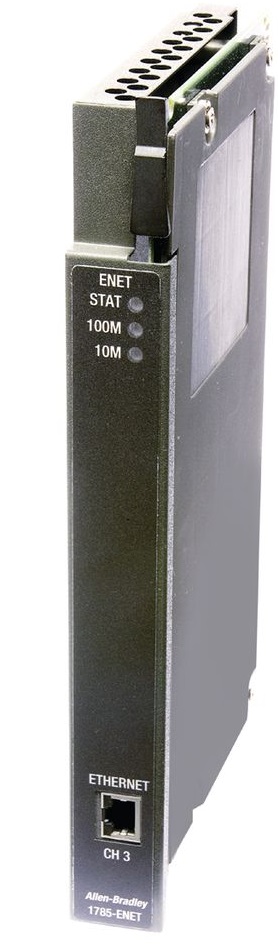

PLC 5 Ethernet / IP ™ интерфейсного модуля

PLC 5 Ethernet / Модуль интерфейса IP (1785 ENET серии С) добавляет порт Ethernet с процессором PLC 5. Этот порт обеспечивает встроенные возможности TCP / IP связи, которая позволяет процессор PLC 5 общаться с другими PLC 5 процессоров с портами Ethernet и с компьютерами. Добавление этот порт Ethernet на этих PLC 5 процессоров обеспечивает интеграцию Allen-Bradley архитектуры в промышленном стандарте TCP / IP сети, предлагая гибкие открытым системные решения. Этот интерфейс модуль добавляет второй порт Ethernet к существующему Ethernet PLC-5 процессор. Этот модуль интерфейса подключается к стороне процессора PLC 5 и занимает первый слот модуля ввода / вывода.

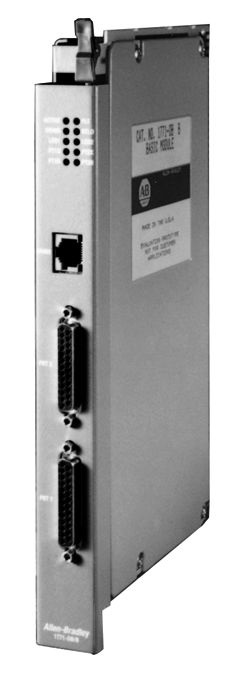

ПЛК BASIC модуль

ПЛК BASIC модуль (1771-DB) занимает один слот в шасси 1771 ввода / вывода и работает пользователем написано BASIC и C программы. Эти программы не зависят от процессора PLC и обеспечивают простой, быстрый интерфейс между процессором PLC, 1771 объединительной панели и RS-232, -422, -485 или устройств. Базовый модуль может также взаимодействия с удаленным SLC процессора или дистанционного устройства в сети DH-485 через порт DH-485.

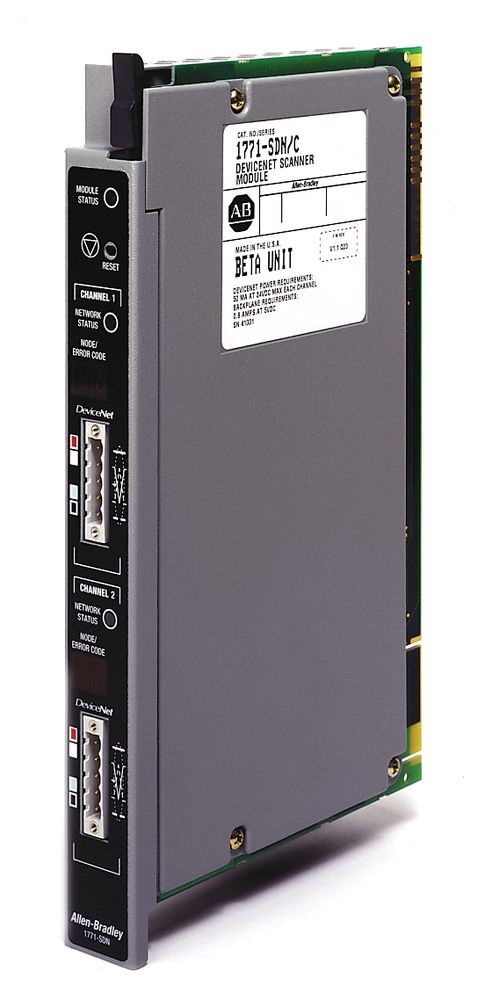

ПЛК DeviceNet Модуль сканера

DeviceNet сканер PLC (1771 SDN) действует в качестве интерфейса между DeviceNet устройств и процессором PLC 5. DeviceNet сканер можно добраться до двух DeviceNet сетях. Входные данные, собранные сканером от двух DeviceNet сетей блок-передаются и одного переданы PLC 5 процессоров. Размер одного-передачи зависит от режима адреса ввода / вывода 1771: 1/2-slot решении обеспечивает максимум 24 битов входного изображения и 24 бит из выходного изображения, и 1-слотовой адресации обеспечивает до 8 бит входного изображения и 8 бит выходного изображения (2-слотовой адресации не обеспечивает единого трансфера).

Блоки питания

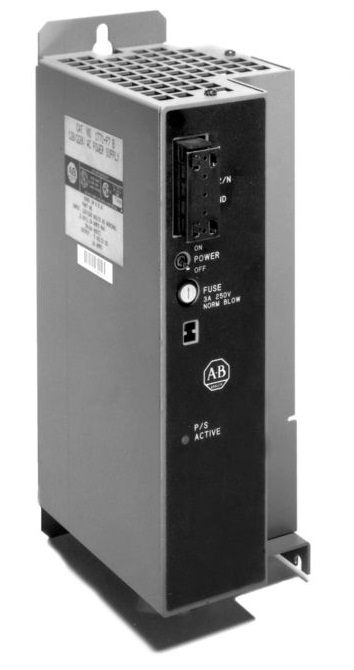

Шасси на базе питания

Блоки питания используются в шасси 1771 Универсальный ввода / вывода для обеспечения питания 5V DC непосредственно к плате шасси. Эти источники питания занимают один или два слота и может обеспечить до 8 А на поставку на шасси ввода / вывода. Модули источника питания могут быть подключены параллельно, чтобы обеспечить до 20 А на шасси при 60 ° C (или до 24 А на шасси при 55 ° С). Обратитесь к выбору питания графике Информацию о поддержке.

Автономные источники питания

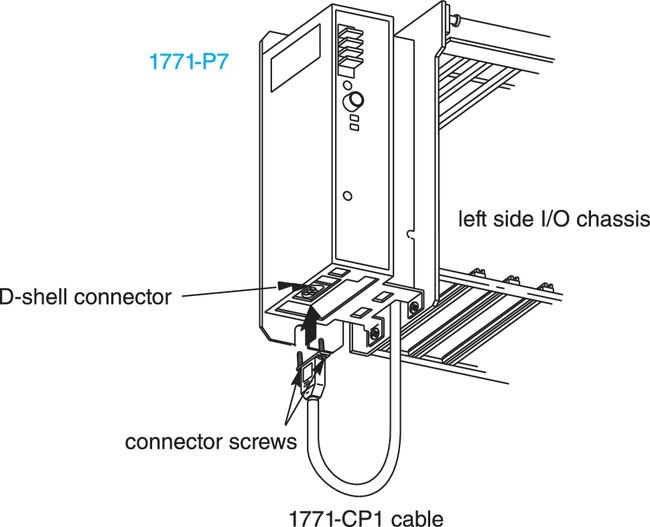

Allen-Bradley автономные источники питания обеспечивают постоянное напряжение, как указано. Блоки питания 1771-P7 и-PS7 обеспечить 5V DC для питания 1771 I / O шасси для установленных процессоров или адаптеров и модулей ввода / вывода. 1771 PS7 питания дополнительно обеспечивает 5V, ± 15В и 24В постоянного тока пользователей. 1794-PS1 питания обеспечивает 24V DC для адаптера FLEX I / O и ее модулей ввода / вывода.

RSLogix 5

Используйте RSLogix 5 для разработки программ ™ (9324 Series) для настройки 1771 I / O и коммуникационных модулей и запрограммировать процессор PLC 5.

Код	Артикул	Описание
165452	1771-DB	1771 Коммуникационные модули: PLC Basic модуль. Связь с PLC процессор: Блок передачи with PLC-5 процессора. операция: •BASIC programs •C programs. Связь порт: •RS-232-C •RS-422-A •RS-485 •DH-485
165464	1771-P10	Блоки питания; входное напряжение, макс.: 125V DC. Кабели: 1771-CT. Диапазон: 97…145V DC
165459	1771-P4R	Блоки питания; входное напряжение, макс.: 120V AC. Кабели: Избыточность кабель P4R включены. Диапазон: 97…132V AC
165454	1771-P4S	Блоки питания; входное напряжение, макс.: 120V AC. Кабели: 1771-CT. Диапазон: 97…132V AC
165457	1771-P4S1	Блоки питания; входное напряжение, макс.: 100V AC. Кабели: 1771-CT. Диапазон: 85…120V AC
165455	1771-P5	Блоки питания; входное напряжение, макс.: 24V DC. Кабели: 1771-CT. Диапазон: 20.5…30V DC
165456	1771-P5E	Блоки питания; входное напряжение, макс.: 24V DC. Кабели: 1771-CT. Диапазон: 20.5…30V DC
165460	1771-P6R	Блоки питания; входное напряжение, макс.: 220V AC. Кабели: Избыточность кабель for P6R включены. Диапазон: 194…264V AC
165461	1771-P6S	Блоки питания; входное напряжение, макс.: 220V AC. Кабели: 1771-CT. Диапазон: 194…264V AC
165458	1771-P6S1	Блоки питания; входное напряжение, макс.: 200V AC. Кабели: 1771-CT. Диапазон: 170…240V AC
165462	1771-P7	Блоки питания; входное напряжение, макс.: 120V AC or 220V AC. Кабели: 1771-CP1 Local 1771-CP2 Remote 5 ft 1771-CP3 Remote 5 ft. Диапазон: 97…132V AC 195…264V AC
165463	1771-PS7	Блоки питания; входное напряжение, макс.: 120V AC or 220V AC. Кабели: 1771-PSCC Remote 5.5 ft. Диапазон: 97…132V AC 195…264V AC
165453	1771-SDN	1771 Коммуникационные модули: PLC DeviceNet модуль сканера. Связь с PLC процессор: Блок передачи with PLC-5 процессора. операция: •Scan I/O •Process messages. Связь порт: DeviceNet
165451	1785-ENET	1771 Коммуникационные модули: PLC 5 EtherNet/IРтм интерфейсного модуля. Связь с PLC процессор: Прямоеподключене к каналу 3 of a PLC-5 процессора. операция: Собщения процесса. Связь порт: EtherNet/IP
165465	9324-RL5300END	Программное обеспечение: RSLogix 5 программирования для процессора на дискете PLC 5.
165466	9324-RL5300ENE	Программное обеспечение: RSLogix 5 программирования для процессора на CD PLC 5.
165468	9324-RL5350END	Программное обеспечение: RSLogix 5 / RSLogix Emulate 5 PLC 5 программирование и эмуляция расслоение (включает 9324-RL5300END RSLogix 5 и 9310-WE5200D RSLogix Emulate 5.)
165469	9324-RLC300END	Программное обеспечение: RSLogix 5 / RSLogix 500 PLC 5 и SLC и MicroLogix программирования расслоение на дискете (включает 9324-RL5300END RSLogix 5 и 9324-RL0300END RSLogix 500.)
165470	9324-RLC300ENE	Программное обеспечение: RSLogix 5 / RSLogix 500 PLC 5 и SLC и MicroLogix программирования комплект программного обеспечения на компакт-диске (включает 9324-RL5300END RSLogix 5 и 9324-RL0300END RSLogix 500.)
165471	9324-RLC350END	Программное обеспечение: RSLogix 5 / RSLogix 500 / RSLogix Emulate 5 / RSLogix Emulate 500 Bundle PLC 5 и SLC и MicroLogix программирование и эмуляция расслоение (включает 9324-RL5300END RSLogix 5 и 9324-RL0300END RSLogix 500, 9310-WE5200D RSLogix Emulate 5 и 9310 - WE0200D RSLogix Emulate 500.)
165467	9324-RWCNTENE	Программное обеспечение: RSLogix 5 с RSNetWorx для ControlNet на компакт-диске (включает 9324-RLD300END RSLogix 5, 9357-CNETL3 RSNetWorx для ControlNet.)
