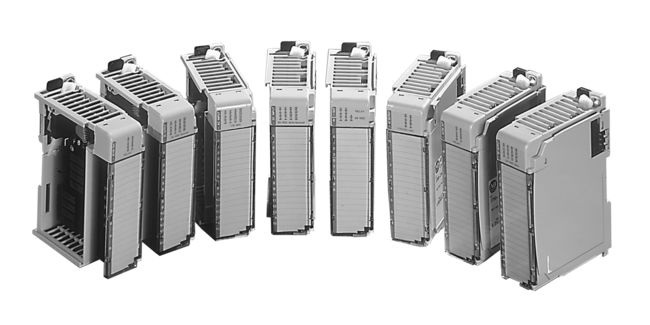

1769 Модули Compact I / O

Код

Артикул

Описание

165140

1769-ARM

Специализированные модули ввода / вывода; Ток задней шины: 60 mA at 5.1V. Электропитание: 8 modules

165141

1769-ASCII

Специализированные модули ввода / вывода; Ток задней шины: 425 mA at 5.1V. Электропитание: 4 modules

165142

1769-BOOLEAN

Специализированные модули ввода / вывода; Ток задней шины: 220 mA at 5.1V. Электропитание: 8 modules

165149

1769-CLLx

Кабель Где х = 1 для 1 фут (305 мм) или 3 для 3,28 футов (1 м).; Если вы добавляете : Третий банк. И подключить шасси: Слева слева

165146

1769-CRLx

Кабель Где х = 1 для 1 фут (305 мм) или 3 для 3,28 футов (1 м).; Если вы добавляете : Во-второй банк. И подключить шасси: Справа на лево

165148

1769CRRx

Кабель Где х = 1 для 1 фут (305 мм) или 3 для 3,28 футов (1 м).; Если вы добавляете : Третий банк. И подключить шасси: Право на право

165147

1769-CRRx

Кабель Где х = 1 для 1 фут (305 мм) или 3 для 3,28 футов (1 м).; Если вы добавляете : Во-второй банк. И подключить шасси: Право на право

165151

1769-ECL

Заглушки;: Левая

165150

1769-ECR

Заглушки;: Правая

165143

1769-HSC

Специализированные модули ввода / вывода; Ток задней шины: 245 mA at 5.1V. Электропитание: 4

165104

1769-IA16

1769 Компактные цифровые AC модули, входы/выходы: 16  входов. Напряжение: 100/120V AC. Диапазон рабочего напряжения: 79…132V AC, 47…63 Hz. Ток от задней шины: 115 mA at 5.1V. Расстояние питание: 8

165103

1769-IA8I

1769 Компактные цифровые AC модули, входы/выходы: 8 индивидуально изолированных входов. Напряжение: 100/120V AC. Диапазон рабочего напряжения: 79…132V AC, 47…63 Hz. Ток от задней шины: 90 mA at 5.1V. Расстояние питание: 8

165128

1769-IF16C

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 16 inputs, single-ended. Диапазон сигнала: 0…20 mA, 4…20 mA. Разрешение: 16 bits (unipolar) 15 bits plus sign (bipolar). ток задней шины: 190 mA at 5.1V 70 mA at 24V. расстояние: 8 modules

165129

1769-IF16V

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 16 inputs, differential. Диапазон сигнала: ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 16 bits (unipolar) 15 bits plus sign (bipolar). ток задней шины: 190 mA at 5.1V 70 mA at 24V. расстояние: 8 modules

165125

1769-IF4

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 inputs, differential or single-ended. Диапазон сигнала: 0…20 mA, 4…20 mA ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 14 bits (unipolar) 14 bits plus sign (bipolar). ток задней шины: 120 mA at 5.1V 60 mA at 24V. расстояние: 8 modules

165133

1769-IF4FXOF2F

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 high-speed differential or single-ended inputs 2 high-speed single-ended outputs. Диапазон сигнала: 0…20 mA, 4…20 mA ±10V, 0…10V, 0…5V, 1…5V. Разрешение: Inputs: 14 bits (unipolar), 14 bits plus sign (bipolar) Outputs: 13 bits (unipolar), 13 bits plus sign (bipolar). ток задней шины: 220 mA at 5.1V 120 mA at 24V. расстояние: 8 modules

165126

1769-IF4I

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 inputs, differential or single-ended, individually isolated. Диапазон сигнала: 0…20 mA, 4…20 mA ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 16 bits (unipolar) 15 bits plus sign (bipolar). ток задней шины: 140 mA at 5.1V 110 mA at 24V. расстояние: 8 modules

165130

1769-IF4XOF2

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 differential or single-ended inputs 2 high speed single-ended outputs. Диапазон сигнала: 0…20 mA 0…10V DC. Разрешение: Inputs: 8 bits plus sign Outputs: 8 bits plus sign. ток задней шины: 220 mA at 5.1V 120 mA at 24V. расстояние: 8

165127

1769-IF8

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 8 inputs, differential or single-ended. Диапазон сигнала: 0…20 mA, 4…20 mA ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 16 bits (unipolar) 15 bits plus sign (bipolar). ток задней шины: 120 mA at 5.1V 60 mA at 24V. расстояние: 8 modules

165108

1769-IG16

1769 Компактные цифровые DC модули, Входы/выхода: 16 входов. Напряжение: 5V DC TTL signal input. Диапазон рабочего напряжения: 4.5…5.5V DC. Ток от задней шины: 120 mA at 5.1V. расстояние питания: 8 modules

165105

1769-IM12

1769 Компактные цифровые AC модули, входы/выходы: 12  входов. Напряжение: 200/240V AC. Диапазон рабочего напряжения: 159…265V AC, 47…60 Hz. Ток от задней шины: 100 mA at 5.1V. Расстояние питание: 8

165109

1769-IQ16

1769 Компактные цифровые DC модули, Входы/выхода: 16 входов. Напряжение: 24V DC, sinking or sourcing. Диапазон рабочего напряжения: 10...30V DC at 30 °C (86 °F)  10...26.4V DC at 60 °C (140 °F). Ток от задней шины: 115 mA at 5.1V. расстояние питания: 8

165110

1769-IQ16F

1769 Компактные цифровые DC модули, Входы/выхода: 16 высокоскоростных входов. Напряжение: 24V DC, sinking or sourcing. Диапазон рабочего напряжения: 10...30V DC at 30 °C (86 °F) 10...26.4V DC at 60 °C (140 °F). Ток от задней шины: 100 mA at 5.1V. расстояние питания: 8

165111

1769-IQ32

1769 Компактные цифровые DC модули, Входы/выхода: 32 входя. Напряжение: 24V DC, sinking or sourcing. Диапазон рабочего напряжения: 10...30V DC at 30 °C (86 °F) 10...26.4V DC at 60 °C (140 °F). Ток от задней шины: 170 mA at 5.1V. расстояние питания: 8

165112

1769-IQ32T

1769 Компактные цифровые DC модули, Входы/выхода: 32 входа. Напряжение: 24V DC, sinking or sourcing. Диапазон рабочего напряжения: 20.4...26.4V DC at 60 °C (140 °F). Ток от задней шины: 170 mA at 5.1V. расстояние питания: 8 modules

165113

1769-IQ6XOW4

1769 Компактные цифровые DC модули, Входы/выхода: 6 входов 4 выхода. Напряжение: 24V DC, sinking or sourcing AC/DC normally open relay contact outputs. Диапазон рабочего напряжения: 10...30V DC at 30 °C (86 °F) 10...26.4V DC at 60 °C (140 °F). Ток от задней шины: 105 mA at 5.1V 50 mA at 24V. расстояние питания: 8

165138

1769-IR6

1769 Компактный аналоговый Температурные модули; Входы/выходы: 6 RTD inputs. Датчики: 100, 200, 500, 1000 W Platinum 385; 100, 200, 500, 1000 W Platinum 3916; 120 W Nickel 618; 120 W Nickel 672; 10 W Nickel-iron 518; 0…150 W, 0…500 W, 0…1000 W, 0…3000 W. Ток: 100 mA at 5.1V 45 mA at 24V. Расстояние: 8 modules

165139

1769-IT6

1769 Компактный аналоговый Температурные модули; Входы/выходы: 6 thermocouple inputs. Датчики: Thermocouple types B, C, E, J, K, N, R, S, T ±50V, ±100V. Ток: 100 mA at 5.1V 45 mA at 24V. Расстояние: 8 modules

165107

1769-OA16

1769 Компактные цифровые AC модули, входы/выходы: 16 выходов. Напряжение: 100/240V AC. Диапазон рабочего напряжения: 85…265V AC, 47…63 Hz. Ток от задней шины: 225 mA at 5.1V. Расстояние питание: 8

165106

1769-OA8

1769 Компактные цифровые AC модули, входы/выходы: 8 выходов. Напряжение: 100/240V AC. Диапазон рабочего напряжения: 85…265V AC, 47…63 Hz. Ток от задней шины: 145 mA at 5.1V. Расстояние питание: 8

165115

1769-OB16

1769 Компактные цифровые DC модули, Входы/выхода: 16 выходов. Напряжение: 24V DC, sourcing. Диапазон рабочего напряжения: 20.4...26.4V DC. Ток от задней шины: 200 mA at 5.1V. расстояние питания: 8

165116

1769-OB16P

1769 Компактные цифровые DC модули, Входы/выхода: 16  выходов, охраняемые. Напряжение: 24V DC, sourcing. Диапазон рабочего напряжения: 20.4...26.4V DC. Ток от задней шины: 160 mA at 5.1V. расстояние питания: 8

165117

1769-OB32

1769 Компактные цифровые DC модули, Входы/выхода: 32 выхода. Напряжение: 24V DC, sourcing. Диапазон рабочего напряжения: 20.4...26.4V DC. Ток от задней шины: 300 mA at 5.1V. расстояние питания: 6 modules

165118

1769-OB32T

1769 Компактные цифровые DC модули, Входы/выхода: 32 выхода. Напряжение: 24V DC, sourcing. Диапазон рабочего напряжения: 10.2…26.4V DC. Ток от задней шины: 220 mA at 5.1V. расстояние питания: 8 modules

165114

1769-OB8

1769 Компактные цифровые DC модули, Входы/выхода: 8 выходов. Напряжение: 24V DC, sourcing. Диапазон рабочего напряжения: 20.4...26.4V DC. Ток от задней шины: 145 mA at 5.1V. расстояние питания: 8

165131

1769-OF2

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 2 outputs, single-ended. Диапазон сигнала: 0…20 mA, 4…20 mA ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 14 bits (unipolar) 14 bits plus sign (bipolar). ток задней шины: 120 mA at 5.1V 60 mA at 24V. расстояние: 8 modules

165132

1769-OF4

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 outputs, single-ended. Диапазон сигнала: 0…20 mA, 4…20 mA ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 15 bits plus sign, unipolar and bipolar. ток задней шины: 120 mA at 5.1V 60 mA at 24V. расстояние: 8 modules

165134

1769-OF4CI

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 outputs, differential, individually isolated. Диапазон сигнала: 0…20 mA, 4…20 mA. Разрешение: 16 bits (unipolar). ток задней шины: 165 mA at 5.1V 110 mA at 24V. расстояние: 8 modules

165135

1769-OF4VI

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 4 outputs, differential, individually isolated. Диапазон сигнала: ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 15 bits plus sign (bipolar). ток задней шины: 165 mA at 5.1V 110 mA at 24V. расстояние: 8 modules

165136

1769-OF8C

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 8 outputs, single-ended. Диапазон сигнала: 0…20 mA, 4…20 mA. Разрешение: 16 bits (unipolar). ток задней шины: 145 mA at 5.1V 185 mA at 24V. расстояние: 8 modules

165137

1769-OF8V

1769 Компактный аналогового ввода / вывода Модули; Входов/выходов: 8 outputs, single-ended. Диапазон сигнала: ±10V, 0…10V, 0…5V, 1…5V. Разрешение: 16 bits plus sign (bipolar). ток задней шины: 135 mA at 5.1V 145 mA at 24V. расстояние: 8 modules

165119

1769-OG16

1769 Компактные цифровые DC модули, Входы/выхода: 16 выходов. Напряжение: 5V DC TTL signal output. Диапазон рабочего напряжения: 4.5…5.5V DC. Ток от задней шины: 200 mA at 5.1V. расстояние питания: 8 modules

165120

1769-OV16

1769 Компактные цифровые DC модули, Входы/выхода: 16 выходов. Напряжение: 24V DC, sinking. Диапазон рабочего напряжения: 20.4...26.4V DC. Ток от задней шины: 200 mA at 5.1V. расстояние питания: 8

165121

1769-OV32T

1769 Компактные цифровые DC модули, Входы/выхода: 32 выхода. Напряжение: 24V DC, sinking. Диапазон рабочего напряжения: 10.2…26.4V DC. Ток от задней шины: 300 mA at 5.1V. расстояние питания: 8 modules

165124

1769-OW16

1769 Компактные цифровые  выходные модули; Входы/выхода: 16 outputs. диапазон рабочего напряжения: 5...265V AC 5...125V DC. Ток задней шины: 205 mA at 5.1V 180 mA at 24V. Расстояние: 8

165122

1769-OW8

1769 Компактные цифровые  выходные модули; Входы/выхода: 8 outputs. диапазон рабочего напряжения: 5...265V AC 5...125V DC. Ток задней шины: 125 mA at 5.1V 100 mA at 24V. Расстояние: 8

165123

1769-OW8I

1769 Компактные цифровые  выходные модули; Входы/выхода: 8 outputs, individually isolated. диапазон рабочего напряжения: 5...265V AC 5...125V DC. Ток задней шины: 125 mA at 5.1V 100 mA at 24V. Расстояние: 8

165144

1769-SM1

Специализированные модули ввода / вывода; Ток задней шины: 280 mA at 5.1V. Электропитание: 6 modules

165145

1769-SM2

Специализированные модули ввода / вывода; Ток задней шины: 350 mA at 5.1V. Электропитание: 4 modules
