Описание товара
Устройства защиты от остаточного тока серии 1492-RCD.
Серия 1492-RCD включает в себя устройства защиты от остаточного тока для определения утечки на землю по стандартам IEC. Эти устройства используются в сочетании с миниатюрными автоматическими выключателями (1492-SP).
Особенности:
- Защита пальцев True IP2X (спереди);
- Для областей применения, где в результате сбоя вероятно появление переменного тока пульсирующих токов с постоянной составляющей, неселективных и без задержки;
- Предназначена для защиты от нежелательного размыкания из-за включения электроники;
- Возможно добавление вспомогательного и сигнального контактов.
Характеристики:
- Количество контактов: 2 контакта (1 + N), 4 контакта (3 + N);
- Номинальное напряжение: 230 В~ (1 + N), 400 В~ (3 + N);
- Номинальный ток размыкания: 30, 100, 300, 500 мA;
- Чувствительность: переменный и пульсирующий постоянный ток;
- Номинальный ток короткого замыкания: 10 кA с резервным предохранителем 63 A gG/gL до 63 A, 10 кA с резервным предохранителем 80 A gG/gL до 80;
- Максимальный резервный предохранитель для защиты от КЗ: 63 A gG/gL, до 63 A, 80 A gG/gL, до 80 A;
- Степень защиты: IP20;
- Срок службы механических деталей: ≥10 000 переключений;
- Монтаж: колпаковая направляющая (DIN) 35 мм;
- Рабочая температура: –5 °C – +40 °C;
- Сечение провода: 1,5–35 мм2;
- Стандарты и сертификации: IEC/EN 61008, VDE, CE.
Код
|
Артикул
|
Описание
|
Контактный выход
|
Номинальный ток отключения
|
Номинальный ток
|
19658
|
1492-ASPHH3
|
Модуль с двумя вспомогательными контактами. Срабатывает, когда защитное устройство находится в ручном режиме или размыкается электрически 2 НР – 2 НЗ 2 C-образных контакта
|
|
|
|
19659
|
1492-ASPHS3
|
Модуль со вспомогательными/сигнальными контактами. 1 вспомогательный контакт срабатывает, когда защитное устройство находится в ручном режиме или размыкается электрически. 1 НР – 1 НЗ C-образные контакты, 1 сигнальный контакт срабатывает, когда защитное устройство размыкается электрически. 1 НР – 1 НЗ C-образные контакты
|
-
|
-
|
-
|
19635
|

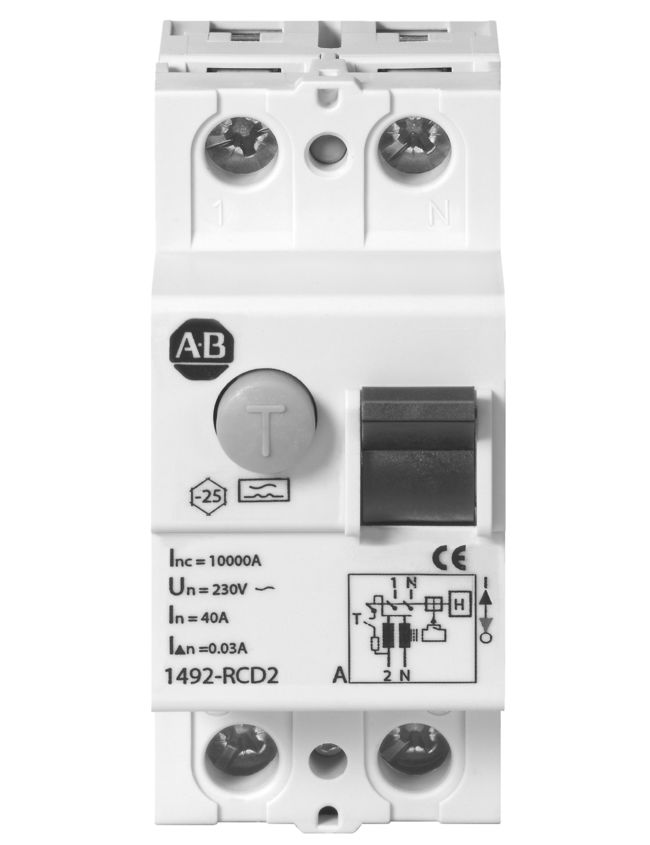

1492-RCD2A16
|
Стандартные
|
2 контакта (1 + N)
|
30
|
16
|
19636
|
1492-RCD2A25
|
Стандартные
|
2 контакта (1 + N)
|
30
|
25
|
19637
|
1492-RCD2A40
|
Стандартные
|
2 контакта (1 + N)
|
30
|
40
|
19638
|
1492-RCD2B25
|
Стандартные
|
2 контакта (1 + N)
|
100
|
25
|
19639
|
1492-RCD2B40
|
Стандартные
|
2 контакта (1 + N)
|
100
|
40
|
19640
|
1492-RCD2C25
|
Стандартные
|
2 контакта (1 + N)
|
300
|
25
|
19641
|
1492-RCD2C40
|
Стандартные
|
2 контакта (1 + N)
|
300
|
40
|
19642
|

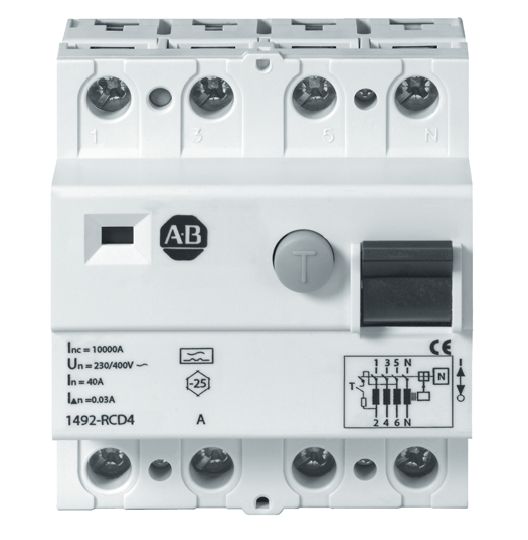

1492-RCD4A25
|
Стандартные
|
4 контакта (3 + N)
|
30
|
25
|
19643
|
1492-RCD4A40
|
Стандартные
|
4 контакта (3 + N)
|
30
|
40
|
19644
|
1492-RCD4A63
|
Стандартные
|
4 контакта (3 + N)
|
30
|
63
|
19645
|
1492-RCD4A80
|
Стандартные
|
4 контакта (3 + N)
|
30
|
80
|
19646
|
1492-RCD4B25
|
Стандартные
|
4 контакта (3 + N)
|
100
|
25
|
19647
|
1492-RCD4B40
|
Стандартные
|
4 контакта (3 + N)
|
100
|
40
|
19654
|
1492-RCD4B40D
|
Для использования с преобразователями с регулируемой частотой
|
4 контакта (3 + N)
|
100
|
40
|
19648
|
1492-RCD4B63
|
Стандартные
|
4 контакта (3 + N)
|
100
|
63
|
19655
|
1492-RCD4B63D
|
Для использования с преобразователями с регулируемой частотой
|
4 контакта (3 + N)
|
100
|
63
|
19649
|
1492-RCD4C16
|
Стандартные
|
4 контакта (3 + N)
|
300
|
16
|
19650
|
1492-RCD4C25
|
Стандартные
|
4 контакта (3 + N)
|
300
|
25
|
19651
|
1492-RCD4C40
|
Стандартные
|
4 контакта (3 + N)
|
300
|
40
|
19656
|
1492-RCD4C40D
|
Для использования с преобразователями с регулируемой частотой
|
4 контакта (3 + N)
|
300
|
40
|
19652
|
1492-RCD4C63
|
Стандартные
|
4 контакта (3 + N)
|
300
|
63
|
19657
|
1492-RCD4C63D
|
Для использования с преобразователями с регулируемой частотой
|
4 контакта (3 + N)
|
300
|
63
|
19653
|
1492-RCD4C80
|
Стандартные
|
4 контакта (3 + N)
|
300
|
80
|
