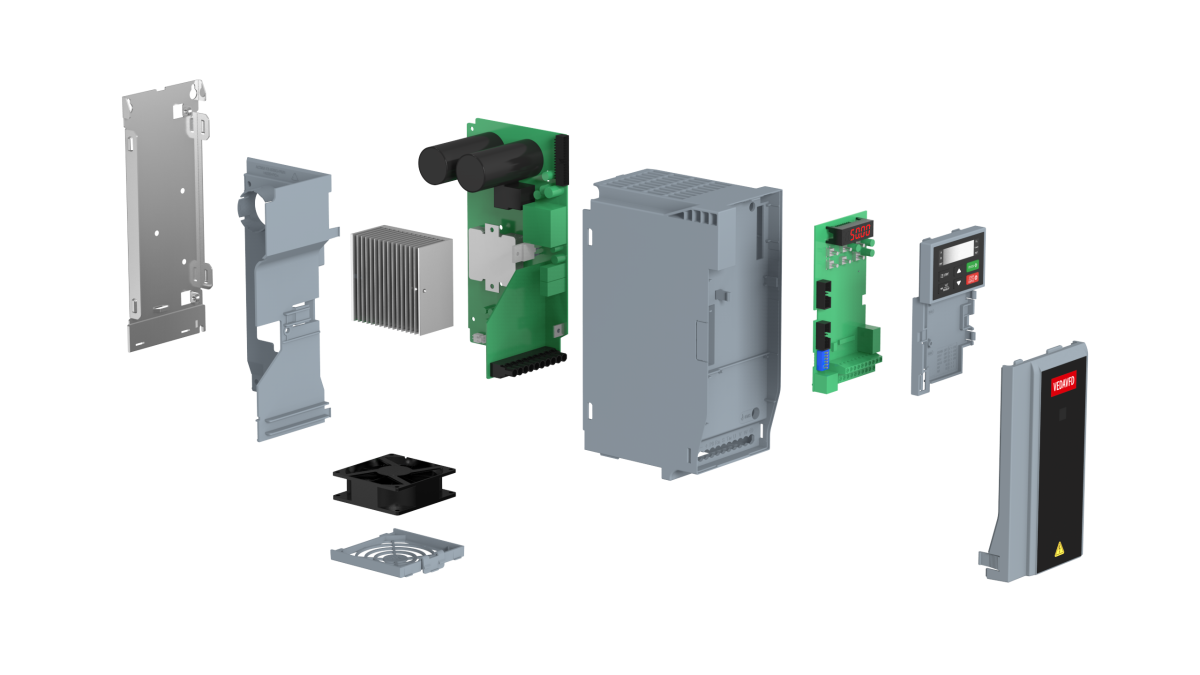

Входные характеристики сети питания (R, S, T/L, N) |
Диапазон напряжения, В |
S2: 1×220; T4: 3×380 |
Частота сети, Гц |
50/60 ±5 % |
Допустимые отклонения, % |
Коэффициент дисбаланса напряжения <3Степень искажения соответствует требованиям IEC61800-2 |
Коэффициент мощности (cos φ)≥ |
φ)≥ 0,94 (с дросселем в звене постоянного тока) |
КПД инвертора, %≥ |
%≥ 96 |
Выходные характеристики (U, V, W) Выходное напряжение |
Выходное напряжение |
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
Выходная частота, Гц |
0–200 (режим VVC+),0–299 (режим U/f) |
Точность регулирования частоты на выходе, % |
± 0,5 от максимального значения частоты |
Перегрузочная способность по току от номинального значения |
Для ПЧ 1×220 В: 150 % в течение 20 с, 180 % в течение 5 с.Для ПЧ 3×380 В: 150 % в течение 1 мин, 180 % в течение 5 с, 200 % в течение 0,5 с |
Основные показатели регулирования |
Тип двигателя |
Асинхронный двигатель,синхронный двигатель с постоянными магнитами (PMSM) |
Режим управления двигателем |
U/f без обратной связи,векторное управление без датчика положения |
Модуляция |
Оптимизированная пространственно-векторная ШИМ |
Несущая частота, кГц |
1–16 |
Диапазон регулирования скорости |
Векторное управление без о/c: 1:100 при номинальной нагрузке |
Точность поддержания установившейся скорости |
Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости |
Пусковой момент |
Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц |
Скорость реакции на изменение момента |
Векторное управление без о/c: <20 мс |
Точность поддержания частоты |
Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2 % от максимальной частоты |
Шаг настройки частоты |
Цифровое задание: 0,01 Гц.Аналоговое задание: 0,05 % от максимальной частоты |
Основные функции |
Возможность торможения постоянным током |
Начальная частота: 0–50 Гц.Время торможения: 0,1–60 с.Ток торможения: до 150 % от номинального тока |
Компенсация момента |
Автоматический режим: до 100 %. Ручной режим: до 30 % |
Кривая U/f |
Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
Кривые разгона и торможения |
Два типа: линейная кривая, S-образная кривая разгона и торможения.Четыре набора времени разгона и торможения;шаг по времени 0,01 с, максимум – 650 с |
Номинальное выходное напряжение |
Можно установить от 50 до 100 % от входного напряжения.100% при использовании функции компенсации напряжения питания |
Автоматическая регулировка напряжения |
Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
Автоматическая функция энергосбережения |
Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
Стандартные функции |
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Входы задания частоты |
Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами) |
Входы |
1 аналоговый вход по напряжению и току, 4 цифровых входа |
Источники команды СТАРТ |
Панель оператора, цифровой вход, шина связи |
Сигналы входных команд |
Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария |
Выходы |
1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле |

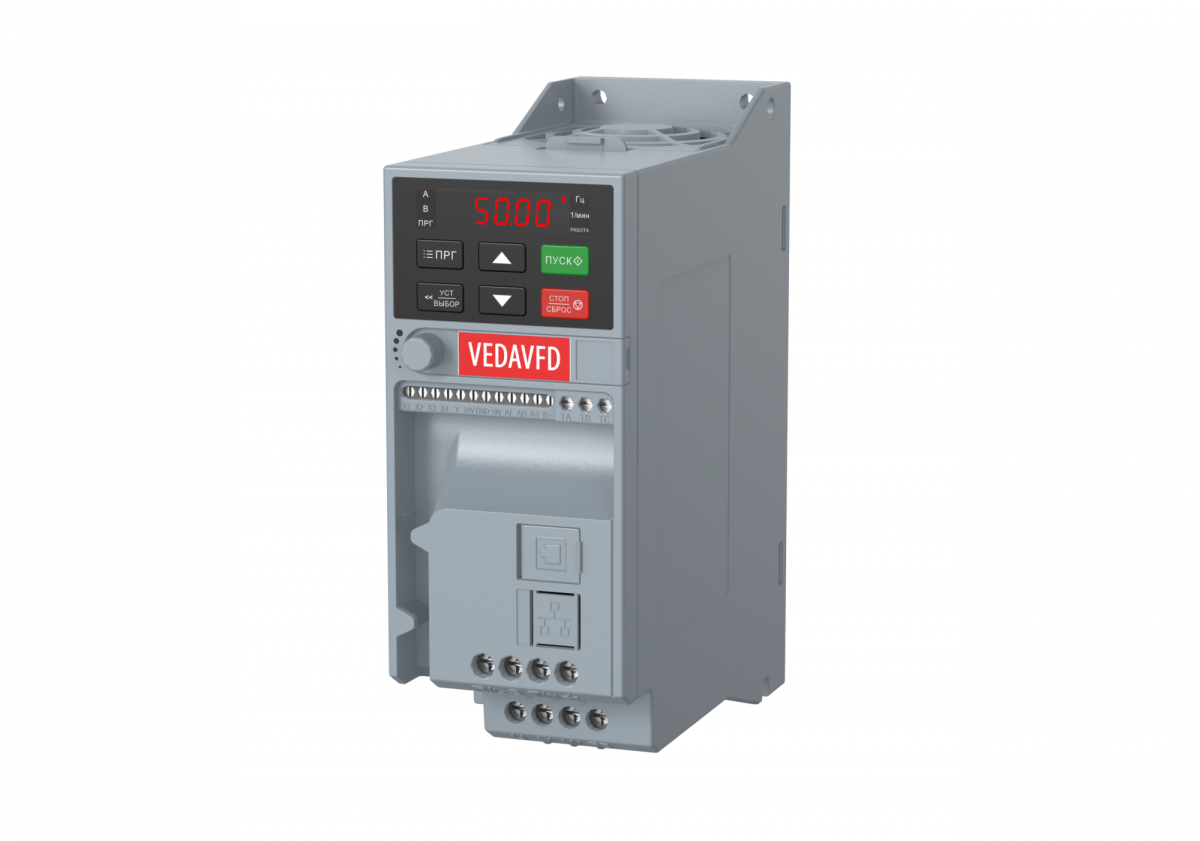

Дисплей |
Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров) |
Окружающая среда, исполнение привода |
Корпус |
IP20 (принудительное возд. охлаждение) |
Максимальная высота, м |
1000, при превышении — понижение характеристик 1 %/100 м |
Рабочая температура, °С |
–10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ?C с пониженной нагрузкой |
Относительная влажность, % |
5–95 (без выпадения конденсата) |
Вибрации, g |
0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц |
Температура хранения, °С |
–40 ... +60 |
Монтаж |
Настенный, шкафной |
