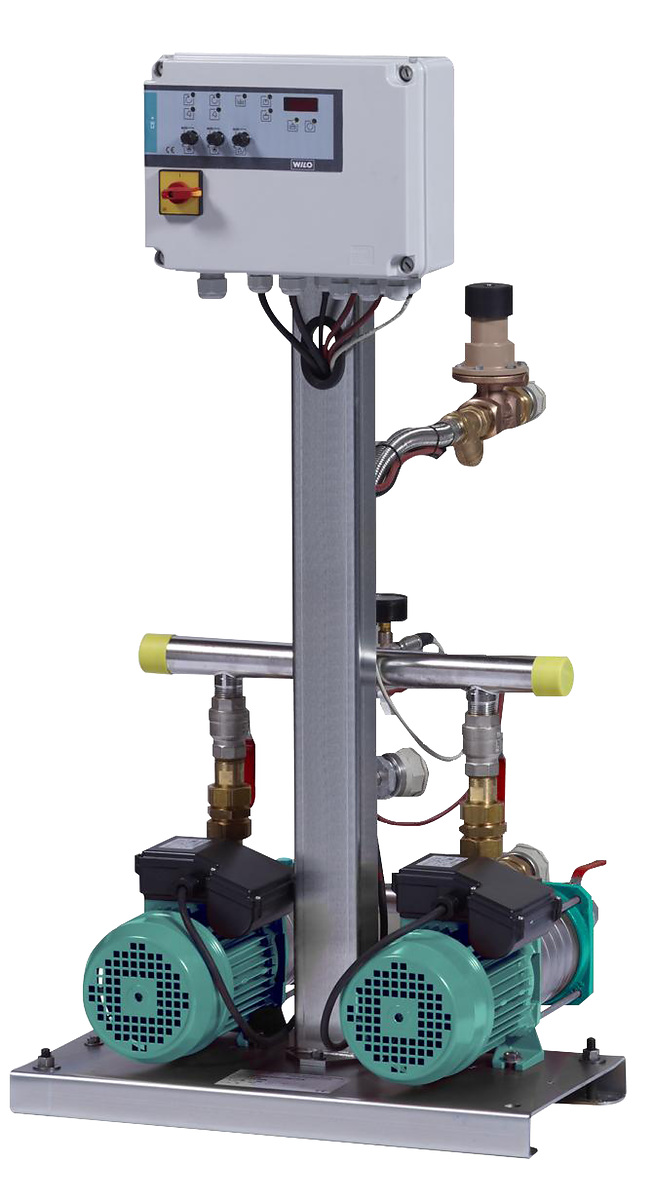

Wilo System 303-M/CE

Компактная система поддержания давления поставляется в виде готового к подсоединению блока, что упрощает монтаж и ввод в эксплуатацию. Система состоит из механических и гидравлических компонентов, а также блоков управления: насоса, резервуара из PPH, трубопроводов и сопутствующего оборудования, такого как: запорные клапаны, соединительные трубы, клапан ограничения давления, фильтр-картридж и обратный клапан, устройство вентиляции для скользящего торцового уплотнения насоса, датчик давления, прибор управления для насоса. Следует подсоединить насос к резервуару, подключить напорную сторону и оборудование, обеспечиваемое заказчиком, а также выполнить электроподсоединение к сети.

Устройство Wilo-WEH используется для поддержания постоянного и стабильного давления в системе. При расширении рабочая среда поступает в резервуар, а при сжатии она выпускается обратно для заполнения системы.

Для установки на производственных объектах (в административных зданиях, гостиницах, больницах, торговых центрах, школах и т. д.) и в системах отопления и кондиционирования для централизованного теплоснабжения.



Детали и узлы:

Устройство включения/управления

Полностью электронный центральный блок управления

*Пластиковый корпус класса защиты IP 54 с главным выключателем

*Сигнализация рабочего состояния и неисправности

*Регулируемые параметры для настройки давления

*С функцией заполнения насоса



Насос

Многоступенчатый насос серии MHIL создает объемный расход и давление, необходимые в данный момент для поддержания стабильного давления в системе на требуемом уровне. Он может быть использован в системах водяного отопления, циркуляционных контурах водяного охлаждения, а также в промышленных системах циркуляции.



Резервуар

Резервуар доступен в размерах 200-5000 л и изготовлен из гомополимера полипропилена с отличной коррозионной стойкостью. Все необходимые подсоединения подготовлены. На резервуаре установлен электромагнитный клапан для заполнения резервуара. Кроме того, на резервуаре закреплены поплавковый выключатель для контроля уровня и поплавковый выключатель для защиты от сухого хода. На верхней части контейнера имеется крышка с ручкой.



Трубопроводы

В системе установлены два трубопровода: один — на напорной стороне, второй — на стороне всасывания. Между трубопроводами установлен клапан ограничения давления. Если давление среды при расширении чрезмерно повышается, клапан ограничения давления открывается, чтобы среда могла течь из системы обратно в резервуар. На стороне всасывания установлены запорный клапан и фильтр-картридж. На напорной стороне находятся обратный клапан и запорный клапан. Для контроля давления в системе установлен датчик давления. Если давление в системе снижается, датчик определяет это и запускает насос для перекачивания среды из резервуара обратно в систему, чтобы давление снова повысилось и достигло заданного значения.

Технические характеристики
*Высота: 1150 мм
*Длина: 600 мм
*Масса: 45 кг
*Ширина: 678 мм
