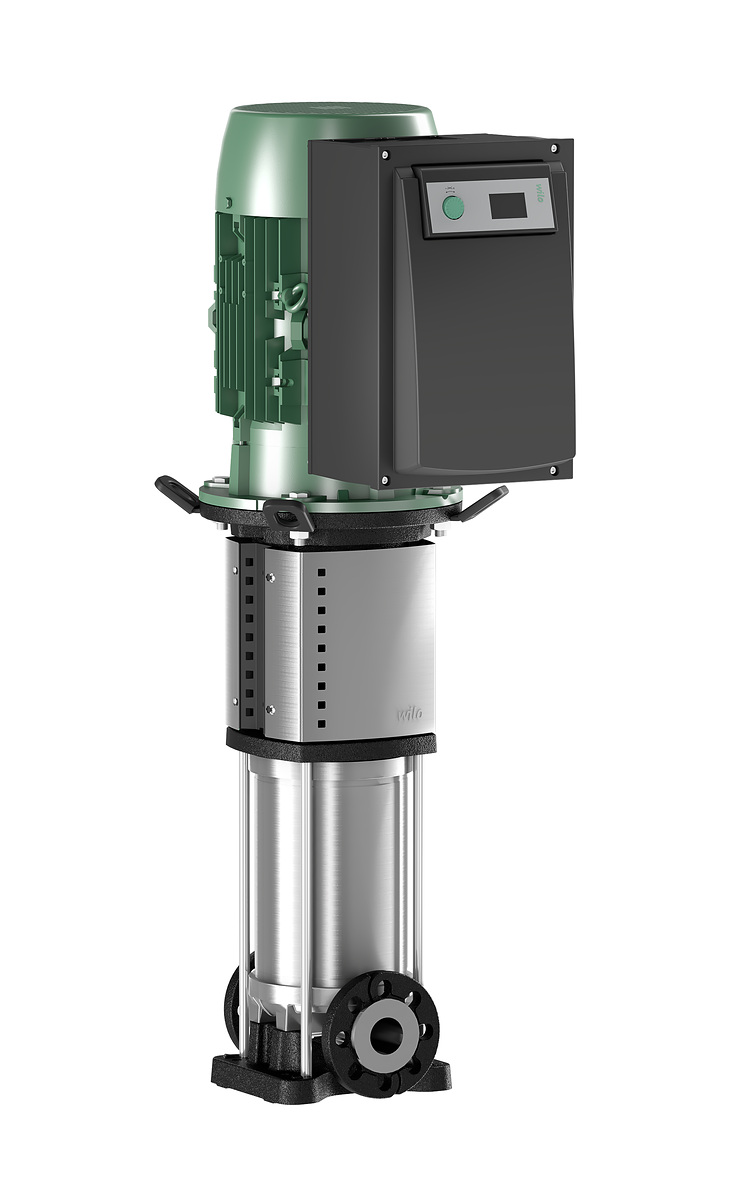

Высоконапорный центробежный насос Wilo Helix VE 2209-1/25/E/KS,DN80,400V,22kW

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями, электродвигатель IEC класса эффективности двигателя IE4 с интегрированным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет варьировать частоту вращения, регулировать давление и ПИД-регулятор.



Способы регулирования

*«Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы

*Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов

*ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов



Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.



Вход:

*In1: Вход, сигнал датчика 4 - 20 мА, 0 - 10 В, 0 - 20 мА или 2 - 10 В

*In2: Вход, заданное значение 0 - 20 мА, 0 - 10 В, 4 - 20 мА или 2 - 10 В



Выход:

*Выход напряжения +24 В с макс. силой контакта 50 мА

*Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности

*Внешн. Режим вкл/выкл. Инфракрасная связь

*Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием



Подсоединение вала насоса и электродвигателя осуществляется посредством продольно-свертной муфты. Отдельный шарикоподшипник с фонарем обеспечивает оптимальное восприятие осевых сил. Специальные прочно смонтированные рым-болты облегчают установку насоса.



Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в моечных установках, а также для ирригации.



Особенности/преимущества продукции

*Простая эксплуатация и настройка с помощью зеленой кнопки с функцией блокировки и с помощью экрана

*Высокоэффективная гидравлическая часть 2D-/3D, сваренная лазером, с оптимизацией по КПД (с оптимизацией расхода и отвода газов)

*Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

*Гидравлическая часть с оптимизацией расхода и удаления газов

*Корпус насоса, оптимизированный по расходу и NPSH

*Конструкция, удобная для технического обслуживания

*Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)



Комплект поставки

*Высоконапорный центробежный насос Wilo-Helix VE

*Инструкция по монтажу и эксплуатации



Указания относительно типа

*Серия Helix VЕ оснащена удобным для пользователя торцевым уплотнением (X-Seal) картриджного типа и серийным уплотнением.

*Для насосов в исполнении PN 16 и PN 25 можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения в качестве принадлежностей.

*Сменная муфта обеспечивает быструю и простую замену торцевого уплотнения без демонтажа электродвигателя (электродвигатели мощностью от 5,5 кВт).

*Дополнительные, вставные IF-модули

*Датчики предлагаются в качестве дополнительных принадлежностей.

*Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.



Эксплуатационные параметры
Данные об изделии
*Т перекачиваемой жидкости: -20 oC
*Макс. T перекачиваемой жидкости: 120 oC
*Макс. температура окружающей среды: 50 oC
*Максимальное рабочее давление: 25 бар
*Давление на входе: 10 бар
*Индекс минимальной эффективности (MEI): 0.7
Данные электродвигателя
*Электромагнитная совместимость:
*Подключение к сети: 3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~440 V, 50/60 Hz 3~460 V, 50/60 Hz 3~480 V, 50/60 Hz
*Допуск на колебание напряжения:
*Номинальная мощность электродвигателя: 22000 Вт
*Класс эффективности электродвигателя:
*Номинальный ток: 34.7 А
*Частота вращения мин.: 1000 об/мин
*Частота вращения макс.: 3520 об/мин
*Класс нагревостойкости изоляции: F
*Класс защиты:
Материалы
*Корпус насоса: Stainless steel
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: U3BE3GG
*Материал уплотнения: EPDM
Установочные размеры
*Патрубок на всас. стороне DNs: DN 50
*Патрубок на напорн. стороне DNd: DN 50
Информация о размещении заказа
*Изделие:
*Обозначение изделия: Helix VE 2209-1/25/E/KS
*Масса нетто прибл.: 268 кг
*Артикульный номер: 4198859
