Сист. упр. нас./сист. рег. Comfort Wilo CCe-HVAC 1 x 1.5

Контроллер Wilo-Comfort для цифрового бесступенчатого регулирования мощности одно- и многонасосных установок, используемых для отопления, кондиционирования и вентиляции. Для насосов с бесступенчатым электронным управлением и, соответственно, для насосов со встроенным частотным преобразователем.

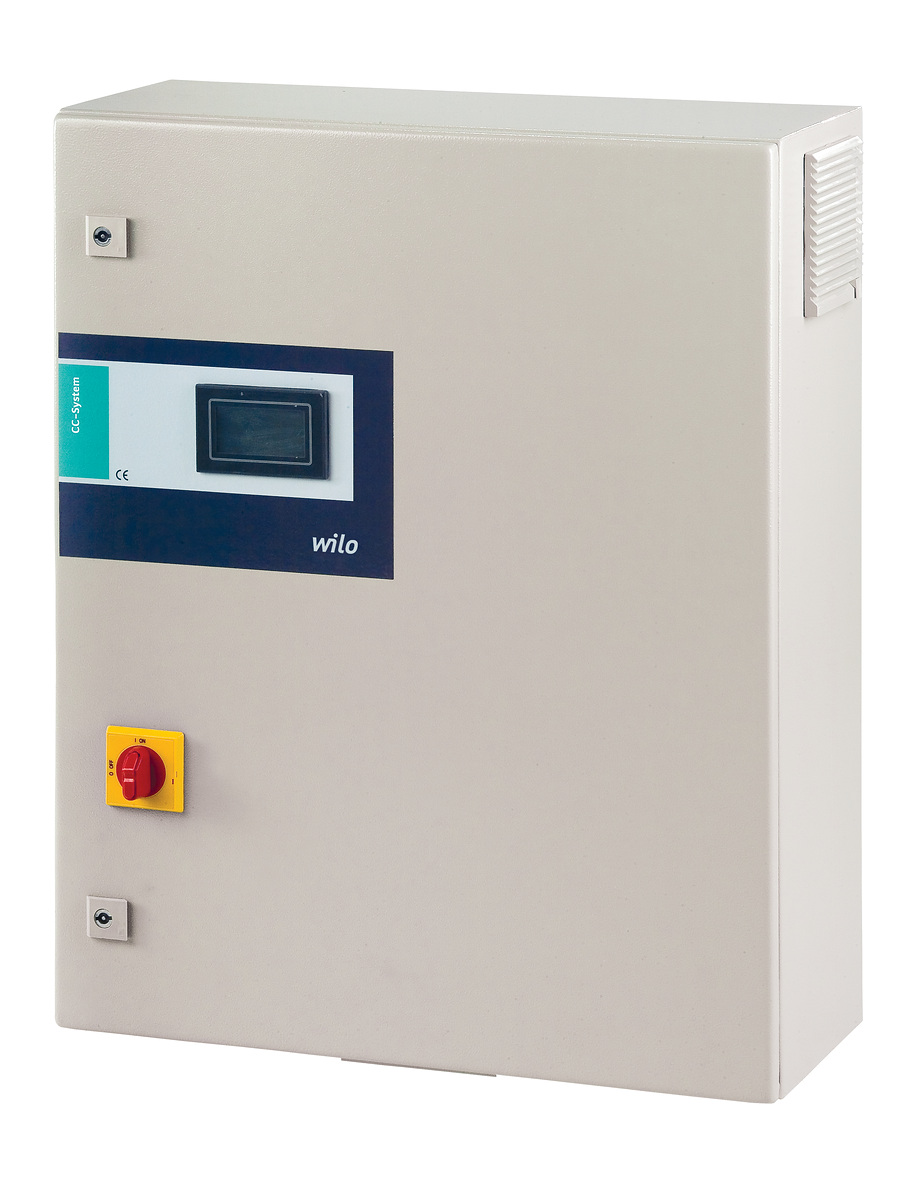

Электронный контроллер Comfort (CCe) в корпусе из листовой стали (цвет: галечный серый) для настенного монтажа, электропроводка полностью смонтирована. Прибор управления подходит для подключения к сети трехфазного тока 3/PE 400 В/50 Гц согласно IEC 60038 (другие напряжения по запросу), состоит из внутреннего блока питания, ЦП, буферной батареи, аналоговых/цифровых модулей, силовой части с предохранителями, контакторов и устройств защиты электродвигателя.



Работающий в графическом режиме сенсорный дисплей с 3-цветной фоновой подсветкой для сигнализации о рабочем состоянии/неисправности/квитировании неисправности, а также для управления через символьно-текстовое меню на 27 языках с европейскими и азиатскими символами. 3 уровня пользователей, индикация и возможность установки языка меню, паролей, эксплуатационных параметров, счетчик часов работы (рабочие часы общие и по отдельности), память для сообщений об эксплуатационном состоянии и ошибках с указанием даты на часах реального времени, индикация состояния насоса и фактических значений параметров регулирования, индикация фактического давления, функция представления в виде диаграмм, главный выключатель, внутренний сервисный переключатель, переключатель режимов «ручной-0-автоматический» на каждом насосе. Выбор режима работы «Ручной - 0 - Автомaтический» для каждого насоса на сенсорной панели, беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM (переключающие контакты), а также для внешних установок - переключение ВКЛ/ВЫКЛ (беспотенциальный нормальнозамкнутый контакт, предоставляемый заказчиком), вход 0/4-20 мA для внешней установки заданных параметров.



Защита от перегрузки с помощью защитного контакта обмотки WSK, защита электродвигателя с помощью защитного выключателя электродвигателя, от 5,5 кВт - реле тепловой перегрузки.



Цифровые входы для сигнализации о неисправностях, например, защиты от замерзания (беспотенциальный нормальнозамкнутый контакт, предоставляемый заказчиком), ПИД-регулятора, автоматической смены насосов и оптимизации времени работы многонасосных установок. Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от следующих программируемых переменных регулирования:

*Давление - постоянное, p-c

*Перепад давления - постоянный, dp-c

*Перепад давления - переменный, dp-v

*Ручной Режим управления по температуре, n = f(T)

*Ручной Режим управления по частоте вращения, n=f(аналоговый вход)

*Регулировка температуры, T-c

*Перепад температур - постоянный, dT

*Перепад температур - переменный, dT-v

*Другие способы регулирования по запросу!



В стандартном исполнении предусмотрена настройка трех заданных значений. Автоматическое переключение при неисправности на резервный насос (резервные насосы). Короткий пробный пуск насоса (насосов) в состоянии покоя, функция контроля состояния насосов. Возможность обработки типовых сигналов Live-Zero для контроля целостности кабеля (вход датчика/заданного значения), по выбору:

*сообщение и полная нагрузка всех приводов

*сообщение и отключение установки

*сообщение и один насос с частотой вращения, регулируемой на частотном преобразователе



Дополнительная плата за опциональные модули (установка на заводе-изготовителе или позднее после технического выяснения):

*Для связи с системами управления зданием согласно VDI 3814 через аналоговый/GSM модем, веб-сервер.

*Для связи по шинным системам: Profibus, шина LON, шина CAN, Modbus RTU. Ethernet, другие по запросу.

*Для внешнего дистанционного регулирования заданного значения (уровень перепада давления) или ручного режима управления посредством сигналов 0/2 - 10 В.

*Реле изменения значения для PTC, отдельных сообщений автономного режима и сообщений о неисправности.

*Буферный сетевой блок питания

*Регистрация электрических параметров, таких как напряжение, сила тока, активная мощность, коэффициент мощности и т. д.



Пример заказа: Wilo CCe-HVAC 4x5,5 WM : Прибор управления для 4 насосов с P2= 5,5 кВт, выполнен как распределительный шкаф для настенного монтажа.



Комплект поставки

*Прибор управления

*Инструкция по монтажу и эксплуатации

*Схема подключения

Технические характеристики
*Макс. число задействуемых насосов:
*Фаза:
*Напряжение электросети: 400 B
*Мин. номинальный ток: 3.9 А
*Макс. номинальный ток для одного насоса: 5.5 А
*Тип включения: Электронный (E)
*Класс защиты:
*Мин. температура окружающей среды: 0 oC
*Макс. температура окружающей среды: 40 oC
*Система управления: С частотным преобразователем
*Установка: Настенный монтаж
*Материал корпуса: Steel
*Длина: 210 мм
*Ширина: 400 мм
*Высота: 400 мм
*Масса: 18.1 кг
*Изделие:
*Артикул: 2536670
