Комплект защиты от сухого хода Wilo WMS G2

Данный комплект распознает недостаток воды посредством измерения давления и предназначен для повышения давления и его удержания в системах с непитьевой водой. Комплект используется только на однофазных изделиях.



Для горизонтальных насосов подсоединение для 1”1/2 или 2” осуществляется с помощью редукционного ниппеля M/M 2”-1”1/2. Для вертикальных насосов подсоединение в овальной форме 2” возможно посредством овального контрфланца с уплотнительным кольцом.



Значения давления включения и выключения для эксплуатации в соответствии с конкретными потребностями, а также диапазон давления насоса устанавливаются с помощью перевернутого манометрического выключателя. Измерение давления осуществляется с помощью однофазного реле низкого давления. Если давление опускается и достигает 0,1 бар, насос останавливается. Насос запускается повторно, когда давление повышается и достигает 0,5 бар. Данные значения давления для запуска и останова являются заводскими настройками, и их можно изменить. Определить значения можно с помощью манометра.

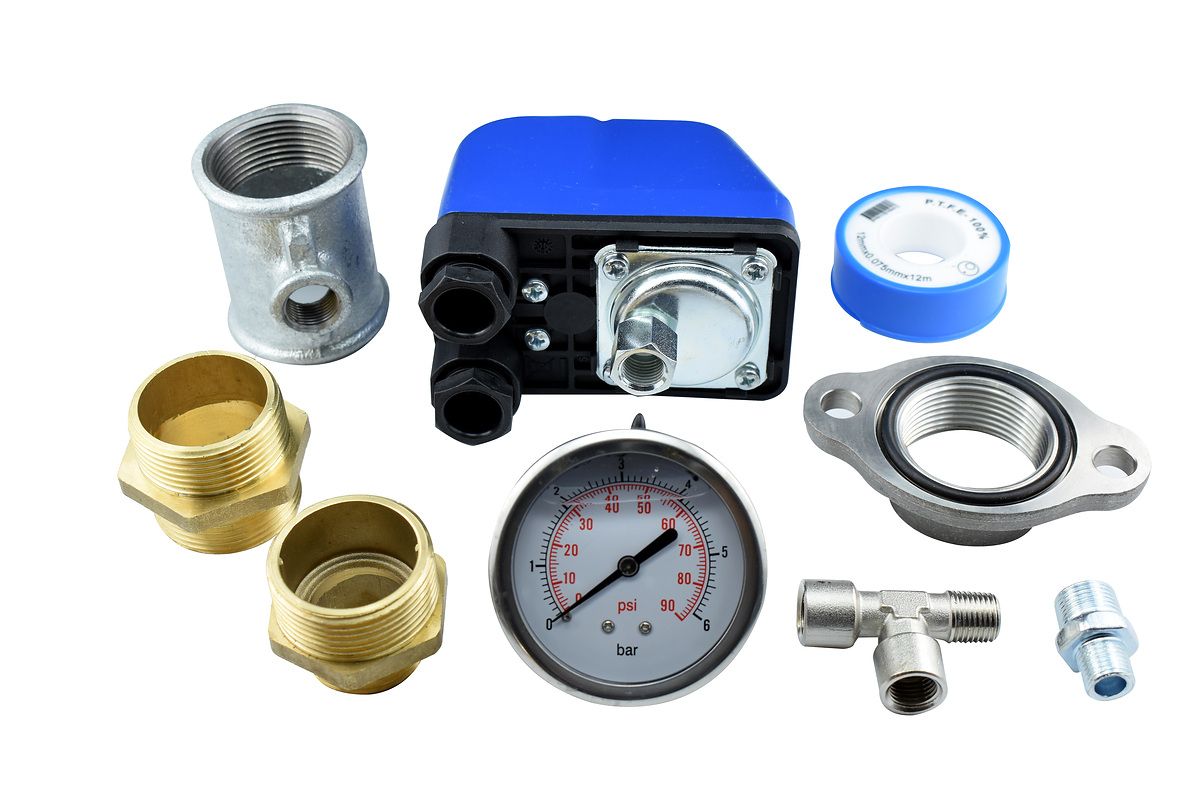

Комплект поставки



*Однофазное реле низкого давления

*Тройник 1/4’’ M/F/F

*Манометр 0-6 бар

*Редукционный ниппель M/M 1/2’’ - 1/4’’

*Тройник 2’’- 1/2’’ - 2’’

*Редукционный ниппель M/M 2’’ - 1’’1/2

*Ниппель M/M 2’’

*Овальный контрфланец 2’’

*Уплотнительное кольцо

Технические характеристики
*Подключение к сети:
*Мин. номинальный ток: 0 А
*Макс. номинальный ток для одного насоса: 16 А
*Давление выключения: 0.1 бар
*Давление включения: 0.5 бар
*Диапазон измерения мин.: 0 бар
*Диапазон измерения макс.: 0.75 бар
*Мин. температура окружающей среды: 0 oC
*Макс. температура окружающей среды: 55 oC
*Трубопровод: G 2
*Длина: 110 мм
*Ширина: 130 мм
*Высота: 250 мм
*Масса: 2 кг
*Изделие:
*Артикул: 4204512
