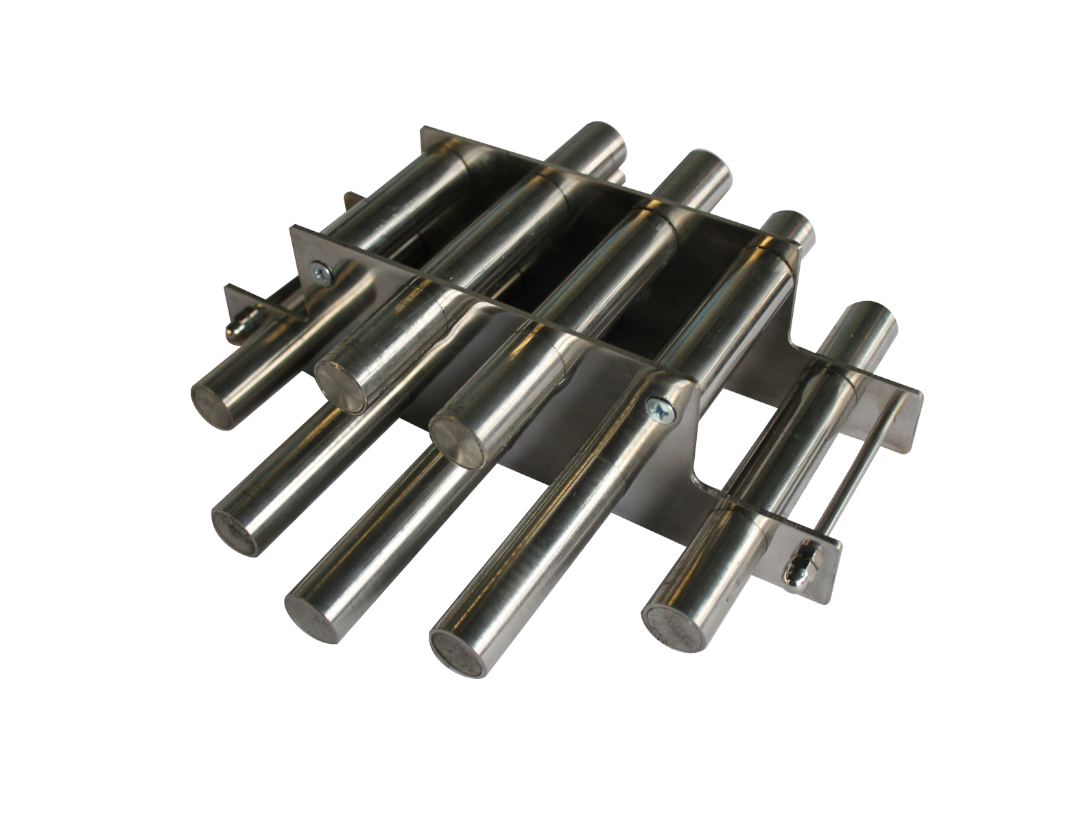

Магнитный сепаратор решетка (СМР)

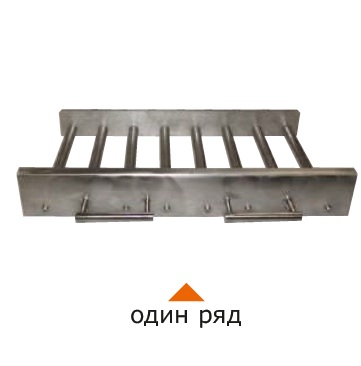

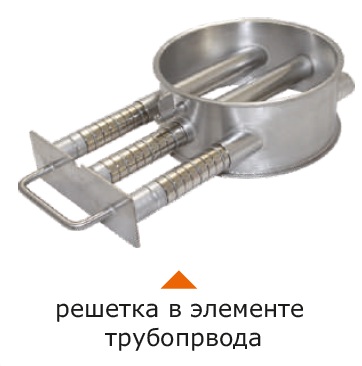

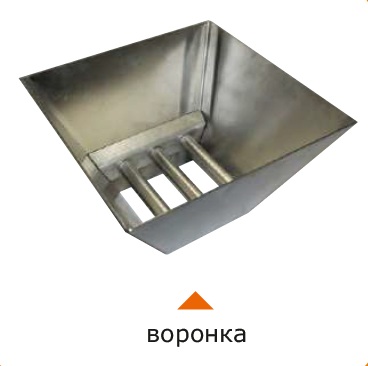

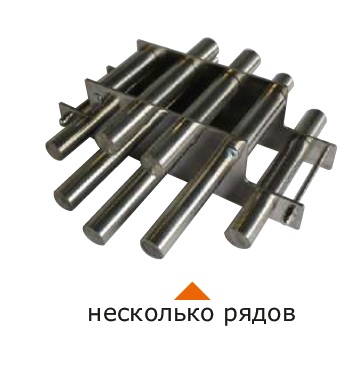

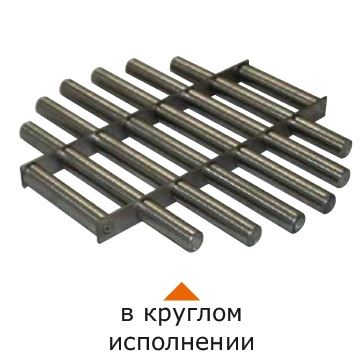

СМР представляют собой системы магнитных стержней на основе мощных магнитов из редкоземельного сплава, расположенных в один или более рядов. В многорядном исполнении вероятность прохождения ферромагнитных включений через решётку сводится к минимуму, так как магнитное поле равномерно распределяется на всё проходное сечение решетки. СМР выполняются в виде различных геометрических форм в зависимости от места установки (круг, прямоугольник, конус, пирамида).

Поток сыпучего материала или жидкости, проходя сквозь решетку, попадает в мощное магнитное поле, под действием которого ферромагнитные включения задерживаются на поверхности стержней решётки, а немагнитный сепарированный продукт, двигаясь дальше, переходит на следующую стадию транспортировки.

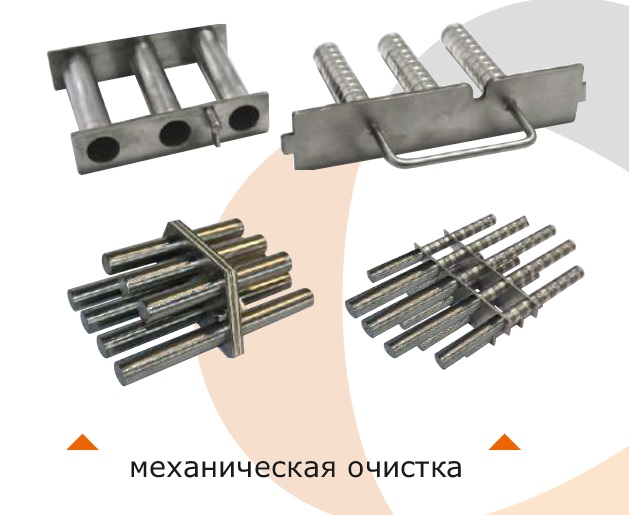

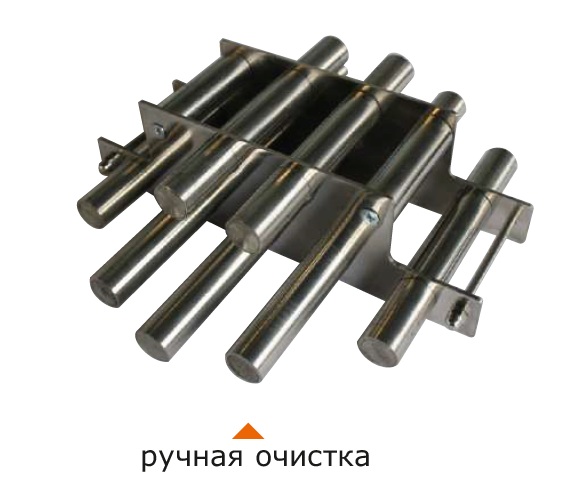

В зависимости от исполнения очистка СМР может производиться ручным (щётки, ветошь) и механизированным (извлекающиеся стержни) способом.

Типовые характеристики стержневых магнитных сепараторов

Круглые стержневые сепараторы

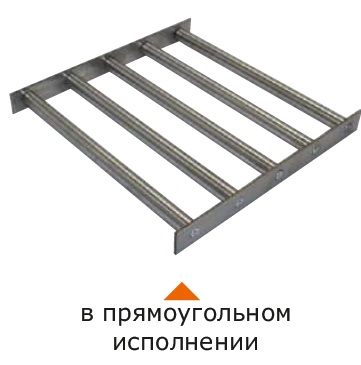

Прямоугольные стержневые сепараторы
