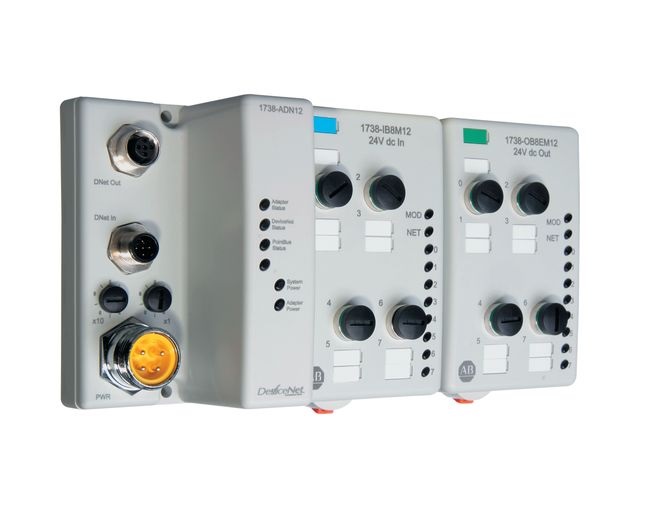

Специализированные модули ввода / вывода 1738
- Модули счетчиков
- SSI модули
- Модули последовательного интерфейса (RS-232, RS-485, RS-422)
ArmorPoint Модули счетчиков
Диапазон входного напряжения 5 В постоянного тока (1738-IJ) или 15 ... 24 В постоянного тока (1738-VHSC24). Модуль возвращает количество или частота в виде 24-битного двоичного числа (0 ... 16777215), выраженная в 32-битового слова. Каждый счетчик имеет настраиваемую пользователем уставку и опрокидыванию связанное с ним значение. работу счетчика и датчика режимов практически идентично. Разница между этими двумя режимами по типу обратной связи (однофазная против двухфазной) для направления счета (вверх или вниз). В режиме датчика, как ожидается переход на B для подсчета действовать в направлении, тогда как в режиме счетчика, вход B может быть оставлен при статическом уровне. Все режимы выбираются путем записи соответствующих данных конфигурации модуля.
|
Кат. Нет.
|
Количество Счетчики
|
Напряжение, в открытом состоянии вход, Ном.
|
Полевая шина питания
|
Количество Сравните ОС Windows
|
Выходные группы
|
Максимальная входная частота.
|
Время задержки выхода, от выключения до включения
|
Ток, состояние входа, мин.
|
PointBus ток (мА)
|
Тип выводов
|
|
1738-IJM23
|
1
|
5 В постоянного тока
|
Напряжение в зависимости от полевого источника питания ⋆
|
-
|
-
|
1,0 МГц конфигурации со счетчиком и датчиком положения X1 (без фильтра)
500 кГц кодер X2 конфигурации (без фильтра)
250 кГц кодер X4 конфигурации (без фильтра)
|
-
|
³ 5 мА
|
160
|
M23
|
|
1738-VHSC24M23
|
1
|
24 В постоянного тока
|
4
|
1 группа 2
|
25 м с (в зависимости от нагрузки) ‡
|
110
|
M23
|
|
⋆ Поле источника питания через соединение мощности поля на сетевом адаптере, 1738-EP24DC или 1738-FPD.
‡ ВЫКЛ на ВКЛ задержка времени от действительного выхода "на" сигнал на выходе включении.
|
ArmorPoint Serial I / O модули
ArmorPoint Синхронные модули последовательного интерфейса
Синхронный последовательный интерфейс модуля абсолютного датчика собирает последовательные данные от промышленных абсолютное положение кодирования датчиков, которые используют стандартный протокол SSI, в том числе линейные, поворотные и оптические измерительные приборы расстоянии. Модуль вставляется в ArmorPoint ввода / вывода базы, которая обеспечивает общее питание, связь, и провода для датчиков SSI. Модуль преобразует поток последовательных данных от датчика SSI в абсолютные позиционные данные читаемый как 32-шестнадцатеричное значение. Серый или двоичный код способны с Грея в двоичный преобразования, увеличивая или уменьшая SSI индикация счета, 2 SSI значения слова компаратора, и слова SSI с фиксацией вход I1.
ArmorPoint модули последовательного интерфейса
1738-232ASCM12 и 1738-485ASCM12 последовательного интерфейса модули обеспечивают последовательный коммуникационный интерфейс ссылке решение для периферийных устройств с RS-232 (используйте 1738-232ASCM12), RS-485 и RS-422 порты (используйте 1738-485ASCM12 ). Эти модули позволяют устройству с последовательным интерфейсом выходных (то есть, устройства считывания штрихового кода) для обмена данными до 128 байтов ASCII данных на любой сети, поддерживаемой ArmorPoint I / O. Каждый модуль представляет собой одноканальное, дуплексный интерфейс и рассчитана на срок до 38,4 бод. Светодиодные индикаторы на модулях предлагают диагностику для модуля, POINTBus платы и передачи / приема индикации состояния.
ArmorPoint Serial I / O модули
|
Кат. Нет.
|
Входы / выходы
|
PointBus ток (мА)
|
Внешнего источника постоянного тока
|
Максимальная рассеиваемая мощность.
|
Тип выводов
|
|
1738-SSIM23
|
1 синхронный последовательный интерфейс канала
|
110 мА
|
10 ... 28В DC
0,75 макс.
|
0,94 W
|
M23
|
|
1738-232ASCM12
|
1 Последовательный интерфейс канала, RS232
|
75 мА
|
10 ... 28,8 В постоянного тока
1,0 А макс.
|
1,75 Вт при 28,8 В постоянного тока
|
DC Micro (M12)
|
|
1738-485ASCM12
|
1 Последовательный интерфейс канала, RS485, RS422
|
75 мА
|
10 ... 28,8 В постоянного тока
1,0 А макс.
|
1,75 Вт при 28,8 В постоянного тока
|
Спаривание Кабели
Спаривания кабели, показанные модели представляют прямую ПВХ. Вы также можете использовать наш продукт Configuration Assistant для ArmorPoint специальности модулей ввода / вывода, чтобы найти дополнительные кабели спаривания, сетевые соединения и вспомогательные соединения питания для модулей ввода / вывода вам нужно.
ArmorPoint Модули счетчиков Спаривание Кабели
|
ArmorPoint Кат.Нет.
|
Конец устройству на разъем
|
Рекомендуемая патч-корды (Двусторонняя)
|
Рекомендуемая Мужской Cordset (несимметричный)
|
Рекомендуемый разъем Поле Присоединяемые
|
|
1738-IJM23
1738-VHSC24M23
|
(1) M23 12-контактный
|
889D-F4SCDM- ¯
|
889D-M4SC-‡
|
889D-M4DC-SH
|
|
¯ = длина в метрах (1, 2, 3, 5 и 10 стандарт).
‡ = длина в метрах (2, 5 и 10 стандарт).
|
ArmorPoint Serial I / O Кабели Спаривание
|
ArmorPoint Кат.Нет.
|
Конец устройству на разъем
|
Рекомендуемая патч-корды (Двусторонняя)
|
Рекомендуемая Мужской Cordset (несимметричный)
|
Рекомендуемый разъем Поле Присоединяемые
|
|
1738-SSIM23
|
(1) M23 12-Pin
|
-
|
-
|
889m-M12AH-T
|
|
1738-232ASCM12
1738-485ASCM12
|
(1) DC микро-
|
889D-F4SCDM- ¯
|
889D-M4SC-‡
|
889D-M4DC-SH
|
|
¯ = длина в метрах (1, 2, 3, 5 и 10 стандарт).
‡ = длина в метрах (2, 5 и 10 стандарт).
|
|
Код
|
Артикул
|
Описание
|
|
171863
|
1738-232ASCM12
|
Модули ArmorPoint Серийный Входы / выходы: 1 канал Последовательный интерфейс, RS232. PointBus ток (мА): 75 мА. Внешний источник питания DC : 10…28.8V DC1.0 A max.. Макс. мощность.: 1,75 Вт при 28,8 V DC. Выводы: DC микро (M12)
|
|
176481
|
1738–232ASCM12
|
ArmorPoint последовательного ввода / вывода Спаривание Кабели: Конечное устройство в разъем (1) M23 12-контактный
|
|
171864
|
1738-485ASCM12
|
Модули ArmorPoint Серийный Входы / выходы: 1 канал Последовательный интерфейс, RS485, RS422. PointBus ток (мА): 75 мА. Внешний источник питания DC : 10…28.8V DC1.0 A max.. Макс. мощность.: 1,75 Вт при 28,8 V DC. Выводы: DC микро (M12)
|
|
176482
|
1738–485ASCM12
|
ArmorPoint последовательного ввода / вывода Спаривание Кабели: Конечное устройство в разъем (1) DC микро
|
|
176479
|
1738-IJM23
|
ArmorPoint Счетчик Модули Спаривание Кабели; Конечное устройство в разъем: (1) M23 12-контактный
|
|
171862
|
1738-SSIM23
|
Модули ArmorPoint Серийный Входы / выходы: 1 Синхронный канал Последовательный интерфейс. PointBus ток (мА): 110 мА. Внешний источник питания DC : 10 ... 28В DC 0,75 макс.. Макс. мощность.: 0,94 Вт. Выводы: M23
|
|
176480
|
1738–SSIM23
|
ArmorPoint последовательного ввода / вывода Спаривание Кабели: Конечное устройство в разъем (1) M23 12-контактный
|
|
171861
|
1738-VHSC24M23
|
ArmorPoint Счетчик Модули; Напряж.: 24V DC. Поле шины питания: Зависит от источника питания . Входная частота, Макс.: Конфигурирование датчика X4 250 кГц (без фильтра)
|
