Описание товара
Описание
Дугогасительными системы обнаружения 1409 Ground Fault предназначены для защиты оборудования.
1409 доступены в двух исполнениях, Класс I и Class II.
Системы I класса предназначены для использования с выключателями шунт-цепи отключения или контроллерами среднего напряжения. Эти системы не содержат схему запрета высокого тока.
Системы класса II предназначены для использования с пускателеми или контакторами для прерывания замыкания на землю низкого уровня. Они включают в себя схему запрета высокого тока, что помогает против открытия контроллера, когда ток замыкания превышает отключающая способность контроллера.

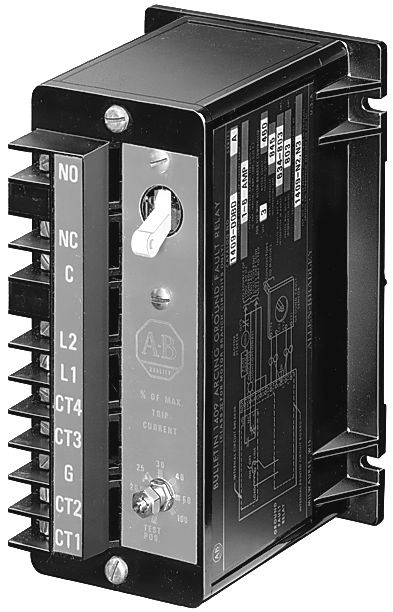

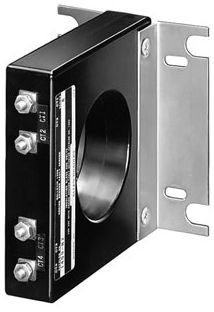

Оба класса I и Системы класса II состоят из двух частей - реле и датчиков. Реле содержит всю схему обнаружения, настройки и вывода. Датчик представляет собой специальный двухобмоточным трансформатор тока.
Особенности
- Регулируемое срабатывание 1-6 А для максимальной чувствительности без срабатывания защиты
- Выходной контакт Form C (SPDT) для гибкости применения
- Время задержки 50 мс номинальных минимизировать ложные срабатывания и для блокирования высокого тока
- Комплексная тестовая схема для правильной работы тестовой системы
Код
|
Артикул
|
Наименование
|
Стартер размер
|
Напряжение
|
Максимальная лошадиная сила [HP]
|
Полная нагрузка ток [А]
|
Диаметр
|
195024
|
1409-BOAD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
1
|
200…230
|
7.5
|
27
|
:
|
195025
|
1409-BOBD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
1
|
460
|
10
|
14
|
:
|
195026
|
1409-BOCD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
1
|
575
|
10
|
11
|
:
|
195027
|
1409-COAD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
2
|
200…230
|
15
|
45
|
:
|
195028
|
1409-COBD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
2
|
460
|
25
|
34
|
:
|
195029
|
1409-COCD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
2
|
575
|
25
|
27
|
:
|
195030
|
1409-DOAD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
3
|
200…230
|
30
|
90
|
:
|
195031
|
1409-DOBD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
3
|
460
|
50
|
65
|
:
|
195032
|
1409-DOCD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
3
|
575
|
50
|
52
|
:
|
195033
|
1409-EOAD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
4
|
200…230
|
50
|
135
|
:
|
195034
|
1409-EOBD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
4
|
460
|
100
|
124
|
:
|
195035
|
1409-EOCD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
4
|
575
|
100
|
99
|
:
|
195036
|
1409-FOAD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
5
|
200…230
|
100
|
270
|
:
|
195037
|
1409-FOBD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
5
|
460
|
200
|
240
|
:
|
195038
|
1409-FOCD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
5
|
575
|
200
|
192
|
:
|
195039
|
1409-GOAD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
6
|
200…230
|
200
|
540
|
:
|
195040
|
1409-GOBD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
6
|
460
|
400
|
465
|
:
|
195041
|
1409-GOCD
|
Arcing Ground реле Диагностика - Класс II с сильноточной Inhibit Feature
|
6
|
575
|
400
|
372
|
:
|
195046
|
1409-MV
|
Arcing Ground реле Диагностика - класс I без сильноточной Inhibit Feature ( Отключение при подаче напряжения Автоматический выключатель)
|
:
|
Средний контроллер напряжения 7200
|
:
|
:
|
:
|
195042
|
1409-N1
|
Arcing наземных датчиков неисправностей; Рекомендуемый кабель 2 AWG @ 600 В
|
1 ... 2
|
:
|
:
|
:
|
1-9/16 дюйма
|
195043
|
1409-N2
|
Arcing наземных датчиков неисправностей; Рекомендуемый кабель 250 MCM @ 600V AC
|
3 ... 4
|
:
|
:
|
:
|
2-1/2 дюйма
|
195044
|
1409-N3
|
Arcing наземных датчиков неисправностей; Рекомендуемый кабель 500 МСМ @ 600V AC
|
5
|
:
|
:
|
3-1/4 дюйма
|
-
|
195045
|
1409-N4
|
Arcing наземных датчиков неисправностей; Рекомендуемый кабель 2-500 MCM @ 600V AC
|
6
|
|
:
|
:
|
4-1/4 дюйма
|
