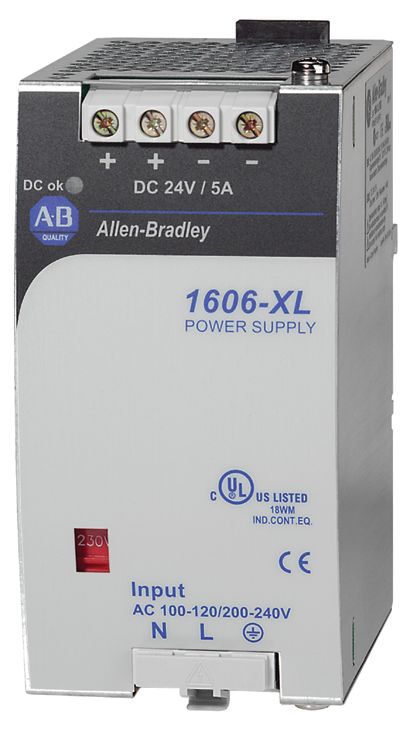

1606-XL Источники питания импульсные

Описание товара

Специальные модули 1606-XL

Серия 1606-XLP

Импульсный блок питания однофазные/двухфазные

Выходная мощность: 15–100 Вт
КПД: 80–90%
Выходное напряжение/вторичное напряжение: 5, 10–12, 12, 15, 24, 48 В=
Номинальный выходной ток (24 В=): 1,3–4,2 A
Рабочий диапазон температур: –10 – +70 °C >60 °C с понижением номинала
Нерабочий диапазон температур: –40 – +85 °C
Сертификация: cULs, CE
Стандарты : EN 50081-1, EN 61000-6-2, EN 61000-3-2 (A14) UL 508 UL 60950, CAN/CSA C22.2 No. 60950

Серия 1606-XLS

Импульсный блок питания однофазные/трехфазные

Выходная мощность: 80–960 Вт
КПД : 91,6–95%
Выодное напряжение/вторичное напряжение: 12–15, 24, 30, 36–42, 48 В=
Номинальный выходной ток (24В=): 3,4–40 A
Рабочий диапазон температур: –25 – +70 °C >60 °C с понижением номинала
Нерабочий диапазон температур: –40 – +85 °C
Сертификация: cULs, CE
Стандарты: EN 55011 (Class B), EN 55022 (Class B), EN 61000-6-2, EN 61000-3-2 (A14), EN 50081-1 UL 508 UL 1950

Серия 1606-XLE

Импульсный блок питания однофазные/трехфазные

Выходна мощность: 80–960 Вт
КПД : 90–92%
Выходное напряжение/вторичное напряжение: 24–48 В=
Номинальный выходной ток (24В=): 5–10 A
Рабочий диапазон температур: –25 – +70 °C >60 °C с понижением номинала
Нерабочий диапазон температур: –40 – +85 °C
Сертификация: cULs, CE
Стандарты: EN 55011 (Class B), EN 55022 (Class B), EN 61000-6-2, EN 61000-3-2 (A14), EN 50081-1 UL 508 UL 1950

Изделия для особых областей применения:

– Компактный резервный модуль для 10–60 В=

– Буферный модуль для увеличения напряжения при его падении

– Резервные модули

– Резервированные источники питания

– ИБП постоянного тока

– выпрямители

Код	Артикул	Описание	Выходная мощность	Выходное напряжение	Выходной ток	Входное напряжение
19908	1606-XL120DR	Возможность резерва N + 1, NEC Class 2	120	24	5	100–120/200–240 В~, 210–375 В=
19909	1606-XL240DR	Возможность резерва N + 1	240	24	10	100–120/200–240 В~, 240–375 В=
19907	1606-XL60DR	Возможность резерва N + 1, NEC Class 2	60	24	2,5	100–120/200–240 В~, 160–375 В=
19913	1606-XLA	Кронштейн на задней панели для XL	-	-	-	-
19914	1606-XLB	Кронштейн на задней панели для источников питания XLS и XLE, ниже 20 A	-	-	-	-
19900	1606-XLBUFFER	Буферный модуль ограничения нагрузки	–	23–27,8	20	24–28,8 В=
19903	1606-XLDC40A	Преобразователь постоянного тока	40	5,1	8	18–36 В=
19904	1606-XLDC92D	Преобразователь постоянного тока, NEC Class 2	92	24	3,8	14–32,4 В=
19890	1606-XLE120E	Однофазное напряжение	120	24–28	5	100–120/200–240 В~
19898	1606-XLE120E-2	Двухфазное питание	120	24–28	5	380–480 В~, 600 В=
19891	1606-XLE120EC	Однофазное напряжение	120	24–28	5	100–120/200–240 В~
19892	1606-XLE120EE	Однофазное напряжение	120	24–28	5	180–264 В~
19893	1606-XLE240E	Однофазное напряжение	240	24–28	10	100–120/200–240 В~
19899	1606-XLE240E-3	Трехфазное напряжение	240	24–28	10	380–480 В~, 600 В=
19894	1606-XLE240EE	Однофазное напряжение	240	24–28	10	180–264 В~
19895	1606-XLE240EP	Однофазное напряжение	240	24–28	10	100–120/200–240 В~
19896	1606-XLE240F	Однофазное напряжение	240	48–52	5	100–120/200–240 В~
19889	1606-XLE80E	Однофазное напряжение	80	24–28	3,3	100–120/200–240 В~
19897	1606-XLE96B-2	Двухфазное питание	96	12–15	8	380–480 В~, 600 В=
19912	1606-XLERED	Контакты сигнализации	480	Vin 1 – 0,9 В	20	24–60 В=
19866	1606-XLP100E	Однофазное напряжение	100	24–28	4,2	100–200/200–240 В~, 220–375 В=
19869	1606-XLP100E-2	Однофазное напряжение	100	24–28	4,2	380–480 В~
19867	1606-XLP100F	Однофазное напряжение	100	48–56	2,1	100–200/200–240 В~, 220–375 В=
19852	1606-XLP15A	Однофазное напряжение	15	5–5,5	3	100–240 В~, 85–375 В=
19853	1606-XLP15B	Однофазное напряжение	15	12–15	1,3	100–240 В~, 85–375 В=
19854	1606-XLP15E	Однофазное напряжение	15	24–28	0,6	100–240 В~, 85–375 В=
19855	1606-XLP25A	Однофазное напряжение	25	5–5,5	5	100–240 В~, 85–375 В=
19856	1606-XLP30B	Однофазное напряжение	30	10–12	3	100–240 В~, 85–375 В=
19857	1606-XLP30E	Однофазное напряжение	30	24–28	1,3	100–240 В~, 85–375 В=
19858	1606-XLP36C	Однофазное напряжение	36	+/–12/15 В	2,8	100–240 В~, 85–375 В=
19859	1606-XLP50B	Однофазное напряжение	50	12–15	4,2	100–240 В~, 85–375 В=
19860	1606-XLP50E	Однофазное напряжение	50	24–28	2,1	100–240 В~, 85–375 В=
19861	1606-XLP50EZ	Однофазное напряжение	50	24–28	2,1	100–240 В~, 85–375 В=
19862	1606-XLP50F	Однофазное напряжение	50	48–56	1	100–240 В~, 85–375 В=
21500	1606-XLP72E	Блок питания 24 В=, 3,0 A	-	-	-	-
19864	1606-XLP90B	Однофазное напряжение	90	12–15	7,5	100–120/220–240 В~, 220–375 В=
19868	1606-XLP90E-2	Однофазное напряжение	90	24–28	3,75	380–480 В~
19865	1606-XLP95E	Однофазное напряжение	95	24–28	3,9	100–200/200–240 В~, 220–375 В=
19910	1606-XLPRED	Компактный резервный 10–60 В=	384	Vin 1 – 0,9 В	16	10–60 В=
19871	1606-XLS120E	Однофазное напряжение	120	24–28	5	100–240 В~, 110–150 В=
19872	1606-XLS180B	Однофазное напряжение	180	12–15	15	100–240 В~, 110–150 В=
19873	1606-XLS240E	Однофазное напряжение	240	24–28	10	100–240 В~, 110–150 В=
19874	1606-XLS240EC	Однофазное напряжение	240	24–28	10	100–240 В~, 110–150 В=
19875	1606-XLS240F	Однофазное напряжение	240	48–56	5	100–240 В~, 110–150 В=
19876	1606-XLS240K	Однофазное напряжение	240	28–32	8	100–240 В~, 110–150 В=
19877	1606-XLS480E	Однофазное напряжение	480	24–28	20	100–240 В~, 110–150 В=
19883	1606-XLS480E-3	Трехфазное напряжение	480	24–28	20	380–480 В~, 600 В=
19884	1606-XLS480E-3C	Трехфазное напряжение	480	24–28	20	380–480 В~, 600 В=
19878	1606-XLS480EC	Однофазное напряжение	480	24–28	20	100–240 В~, 110–150 В=
19879	1606-XLS480EE	Однофазное напряжение	480	24–28	20	200–240 В~
19880	1606-XLS480F	Однофазное напряжение	480	48–56	10	100–240 В~, 110–150 В=
19885	1606-XLS480F-3	Трехфазное напряжение	480	48–56	10	380–480 В~, 600 В=
19881	1606-XLS480G	Однофазное напряжение	480	36–42	13,3	100–240 В~, 110–150 В=
19886	1606-XLS480G-3	Трехфазное напряжение	480	36–42	13,3	380–480 В~, 600 В=
19870	1606-XLS80E	Однофазное напряжение	80	24–28	3,3	100–240 В~, 110–150 В=
19887	1606-XLS960E-3	Трехфазное напряжение	960	24–28	40	380–480 В~, 600 В=
19882	1606-XLS960EE	Однофазное напряжение	960	24–28	40	200–240 В~
19888	1606-XLS960F-3	Трехфазное напряжение	960	48–54	20	380–480 В~, 600 В=
19917	1606-XLSBAT1	Батарея питания 7 Aч/12 В	-	-	-	-
19918	1606-XLSBAT2	Батарея питания 26 Aч/12 В	-	-	-	-
19915	1606-XLSBATASSY1	Батарейный блок 7 Aч/12 В с кронштейном, для использования с ИБП пост. тока	-	-	-	-
19916	1606-XLSBATASSY2	Батарейный блок 26 Aч/12 В с кронштейном, для использования с ИБП пост. тока	-	-	-	-
19901	1606-XLSBUFFER24	Буферный модуль ограничения нагрузки	480	22,5–27,8	20	24–28,8 В=
19902	1606-XLSBUFFER48	Буферный модуль ограничения нагрузки	960	45–54	10	48–56 В=
19905	1606-XLSDNET4	Сертификация DeviceNet, электронное ограничение 3,8 A	91	24	3,8	100–240 В~, 110–300 В=
19906	1606-XLSDNET8	Сертификация DeviceNet, электронное ограничение 8 A	192	24	8	100–240 В~, 110–300 В=
19911	1606-XLSRED	Компактный резервный 10–60 В=	480	Vin 1 – 0,9 В	20	10–60 В=
