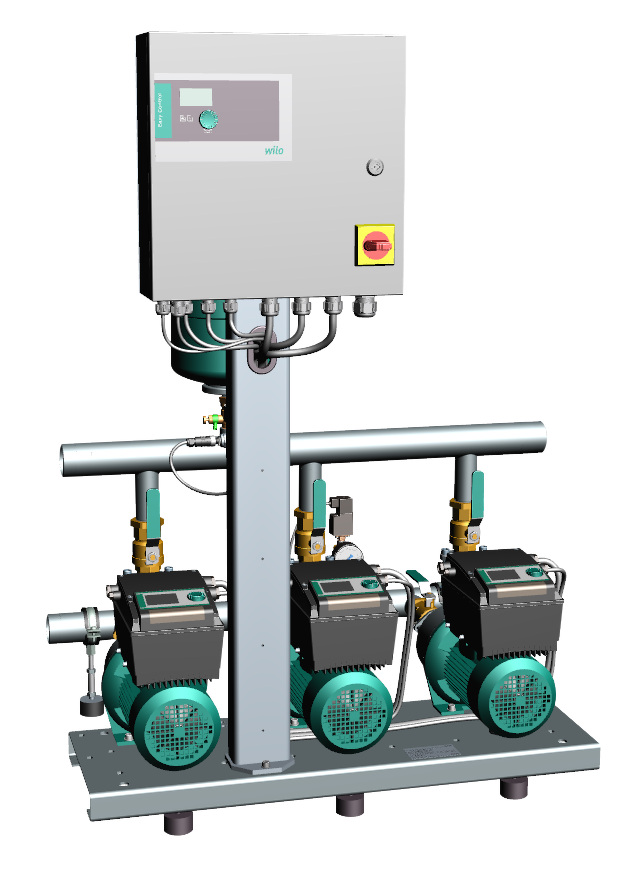

Wilo multi-pump system Comfort-Vario COR-3MHIE1602-2G/ECe,Rp1 1/4,1.1kW

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных горизонтальных высоконапорных центробежных насосов из нержавеющей стали со встроенным частотным преобразователем. Готовая к подключению установка на фундаментной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
*Особенности/преимущества продукции
*Компактная система с оптимальным соотношением цены и качества благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенными частотными преобразователями с воздушным охлаждением
*Чрезвычайно широкий диапазон регулирования
*Встроенная полная защита электродвигателя с термодатчиком (PTC)
*Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды посредством регулирующей электроники электродвигателя
*Оснащение/ функции
*2-3 насоса MHIE на установку
*Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
*Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
*Оцинкованная опорная рама с регулируемыми по высоте виброгасителями для звукоизоляции
*Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
*Обратный клапан с напорной стороны
*Мембранный напорный бак 8 л, PN 10, с напорной стороны
*Датчик давления со стороны отводящего трубопровода
*Манометр со стороны подводящего трубопровода, приобретается опционально
*Манометр со стороны отводящего трубопровода
*Защита от сухого хода приобретается опционально
*Система управления ECe с металлическим корпусом IP54, состоит из внутреннего сетевой блока, микропроцессора, модулей цифровых вводов и выводов для управления электронными насосами и частотными преобразователями
*Управление/индикация
*Полностью электронный контроллер Easy (ECe) с внутренним источником питания, микропроцессором, аналоговыми и цифровыми вводами и выводами для регулирования и соединения одинарных насосов с регулируемой частотой вращения
*Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
*Настройка заданного значения, рабочих параметров и квитирование сообщений о неисправности посредством технологии «зеленая кнопка»
*ЖК-дисплей (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, фактического давления, сообщений об ошибках и данных памяти
*Светодиоды для индикации состояния установки (эксплуатация/неисправность)
*Запираемый на ключ главный выключатель
*Управление через меню с символическим/текстовым отображением
*Возможность блокировки изменения параметров
*Возможен выбор режима с/без резервного насоса
*Счетчик часов работы для каждого насоса
*Счетчик часов работы для всей установки
*Счетчик включений/выключений сети для всей установки
*Счетчик запусков для каждого насоса
*Регистратор неисправностей для последних 10 событий; индикация ошибок с кодовыми номерами
*Быстрый доступ к ключевым функциям с помощью меню "Easy Action"
*Регулирование
*7 уровней меню в соответствии с общей структурой меню контроллеров серии EC
*Полностью автоматическое управление 1 - 3 частотно регулируемыми насосами посредством сравнения заданных и фактических значений
*Возможность настройки коммутационных уровней и значений времени задержки
*Возможность настройки диапазона частоты и фаз ускорения и торможения насосов
*Сигнал датчика 4 - 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
*Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
*Выключение и включение главных насосов и насосов пиковой нагрузки без скачков давления благодаря адаптивному ПИД-регулятору
*Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
*Автоматическая смена работы насосов:
**каждый раз при запросе после простоя установки происходит переключение главного насоса без учета рабочих часов
**смена работы насосов в зависимости от рабочих часов, циклическая смена главного насоса по истечении 6 рабочих часов
*Автоматический тестовый режим насоса (функция кратковременного включения насоса), в качестве альтернативы: Автоматический тестовый режим насоса (функция кратковременного включения насоса) в режиме ожидания с настраиваемыми параметрами
*Контроль
*Проверка целостности кабеля на участке датчика
*Выбор действий в случае неисправности датчика
*Защита сетевых кабелей питания насоса линейным автоматом защиты (не для варианта исполнения без блока питания)
*Автоматическое переключение на резервный насос при неисправности рабочего насоса
*Проверка нулевой подачи для отключения установки, если не происходит водозабор, отключение главного насоса выполняется при Q = 0
*Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя с настраиваемым временем задержки выключения
*Беспотенциальные контакты для обобщенной сигнализации рабочего состояния (SBM) и обобщенной сигнализации неисправности (SSM) - с возможностью выбора действия для каждой, внешнее включение/выключение установки посредством контакта
*Сигнализации автономного режима (EBM) и раздельная сигнализация неисправности (ESM)
*Интерфейсы
*Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
*Беспотенциальные контакты раздельной сигнализации рабочего состояния и неисправности EBM/ESM
*Защита от сухого хода посредством контакта
*Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
*Коммуникационный интерфейс ModBus RTU (RS485)
*Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
*Рекомендуемые принадлежности (заказываются отдельно)
*Опциональный комплект WMS для защиты от сухого хода
*Гибкие соединительные трубопроводы или компенсаторы
*Накопительный резервуар в качестве разделителя систем
*Мембранный напорный бак
*Резьбовые крышки на системах с резьбовыми накопительными трубопроводами
*Применяемые стандарты
*Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
*Мембранный напорный бак/расширительные мембранные баки DIN 4807
*EN 50178 - оснащение сильноточных установок электронными эксплуатационными материалами
*Электрическое оснащение машин EN 60204-1
*EN 60335-1 - техника безопасности электроприборов бытового и тому подобного назначения
*Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
*Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
*Электромагнитная совместимость, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Эксплуатационные параметры
*Количество насосов:
*T перекачиваемой жидкости: 3 oC
*Температура окружающей среды: 5 oC
*Максимальное рабочее давление: 10 бар
*Давление на входе: 6 бар
Данные электродвигателя
*Подключение к сети:
*Номинальная мощность электродвигателя: 2200 Вт
*Номинальный ток: 5.6 А
*Номинальная частота вращения: 3500 об/мин
*Класс нагревостойкости изоляции: F
*Класс защиты электродвигателя:
*Класс защиты прибора управления:
Материалы
*Корпус насоса: Stainless steel
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: BQ1E3GG
*Материал уплотнения: EPDM
*Материал системы трубопроводов: Stainless steel
Установочные размеры
*Патрубок на всас. стороне DNs: DN 100
*Патрубок на напорн. стороне DNd: DN 100
Информация о размещении заказа
*Изделие:
*Обозначение изделия: Comfort-Vario COR-3MHIE1602-2G/ECe (3~400 V, 50/60 Hz)
*Масса нетто прибл.: 149 кг
*Артикульный номер: 2551660
