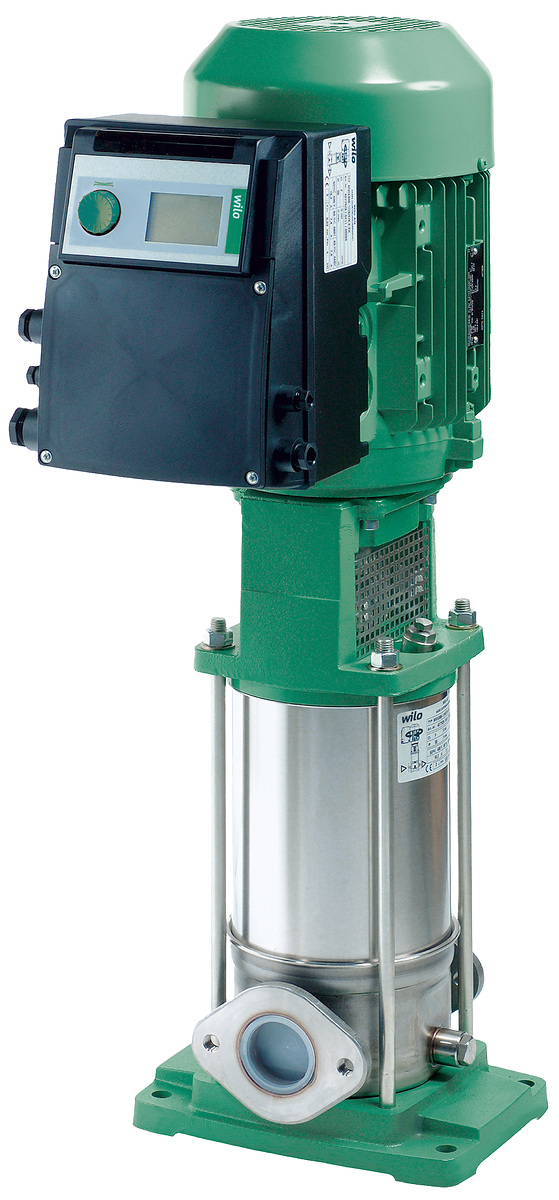

Высоконапорный центробежный насос Wilo MVIE 7001-3/25/E/3-2-2G,DN100,5.5kW

Нормальновсасывающий вертикальный высоконапорный центробежный насос во встраиваемом исполнении со встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь может изменять частоту вращения, регулировать давление и выполнять ПИД-регулирование.



Способы регулирования

*«Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы

*Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов

*ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов



Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.



Вход:

*In1: Вход, сигнал датчика 4 - 20 мА, 0 - 10 В, 0 - 20 мА или 2 - 10 В

*In2: Вход, заданное значение 0 - 20 мА, 0 - 10 В, 4 - 20 мА или 2 - 10 В



Выход:

*Выход напряжения +24 В с макс. нагрузочной способностью контактов 60 мА

*Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности

*Внешн. Режим вкл/выкл. Инфракрасная связь

*Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием



Подсоединение вала насоса и электродвигателя осуществляется посредством продольно-свертной муфты. Отдельный шарикоподшипник с фонарем обеспечивает оптимальное восприятие осевых сил.



Насос подходит для использования в системах водоснабжения и повышения давления, промышленных циркуляционных установках, системах технологической воды, контурах циркуляции охлаждающей воды, установках пожаротушения, моечных установках и для ирригации. Кроме того, его можно применять в моечных установках, а также для ирригации.



Особенности/преимущества продукции

*Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.



Комплект поставки

*Высоконапорный центробежный насос Wilo-Multivert MVIE

*Инструкция по монтажу и эксплуатации



Указания относительно типа

*Круглые ответные фланцы предлагаются в качестве принадлежностей

*Дополнительные, вставные IF-модули

*Датчики предлагаются в качестве дополнительных принадлежностей.

*Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.

Эксплуатационные параметры
Данные об изделии
*Т перекачиваемой жидкости: -15 oC
*Макс. T перекачиваемой жидкости: 120 oC
*Макс. температура окружающей среды: 50 oC
*Максимальное рабочее давление: 25 бар
*Давление на входе: 10 бар
*Индекс минимальной эффективности (MEI): 0.4
Данные электродвигателя
*Электромагнитная совместимость:
*Подключение к сети: 3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~440 V, 50/60 Hz 3~460 V, 50/60 Hz 3~480 V, 50/60 Hz
*Допуск на колебание напряжения:
*Номинальная мощность электродвигателя: 5500 Вт
*Класс эффективности электродвигателя:
*Номинальный ток: 5.6 А
*Частота вращения мин.: 1000 об/мин
*Частота вращения макс.: 2905 об/мин
*Класс нагревостойкости изоляции: F
*Класс защиты:
Материалы
*Корпус насоса: Cast iron
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: U3BE3GG
*Материал уплотнения: EPDM
Установочные размеры
*Патрубок на всас. стороне DNs: DN 100
*Патрубок на напорн. стороне DNd: DN 100
Информация о размещении заказа
*Изделие:
*Обозначение изделия: Multivert MVIE 7001 (3~380/400/460 V, EPDM, )
*Масса нетто прибл.: 133.9 кг
*Артикульный номер: 4122319
