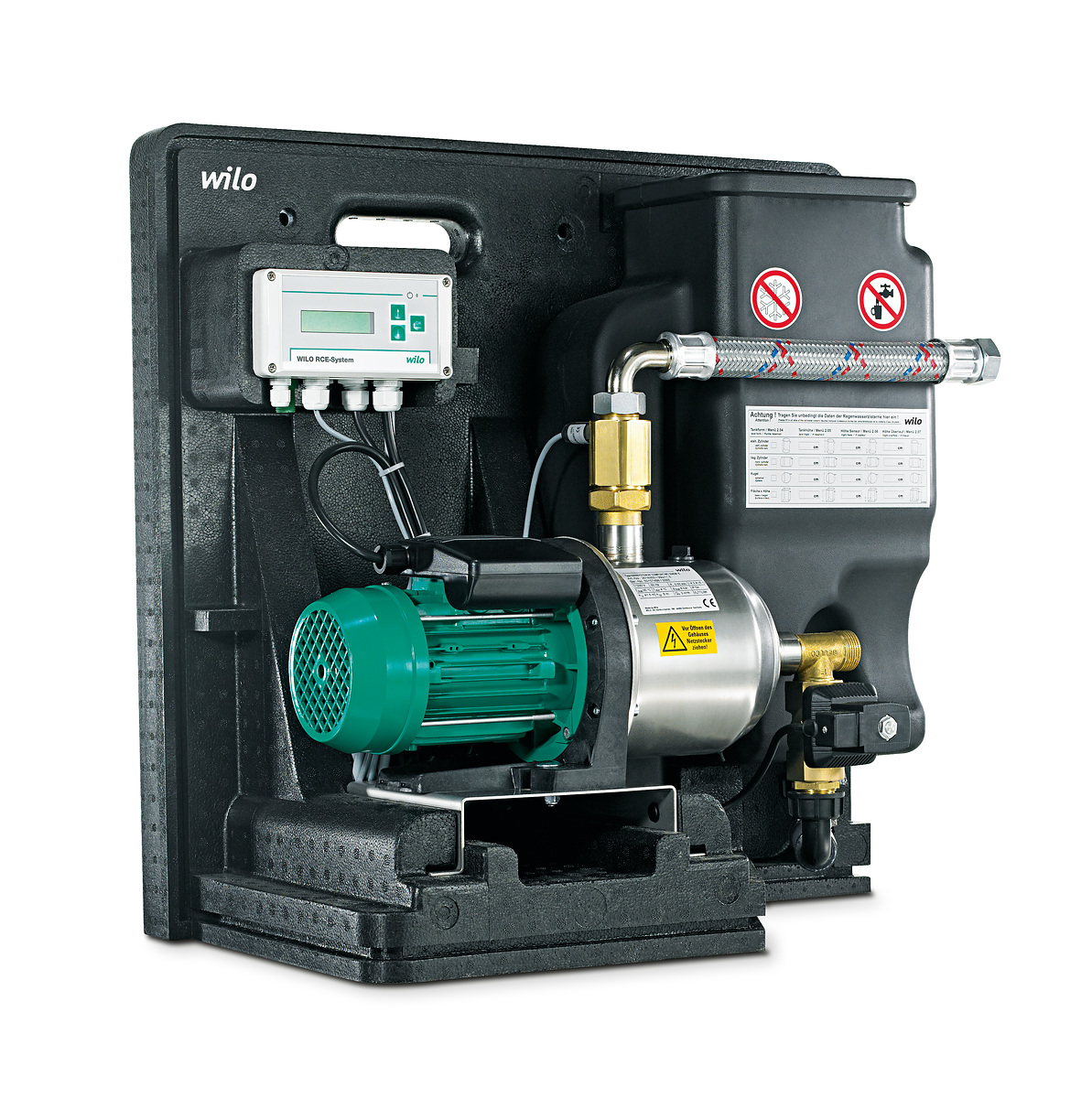

Установка использования дожд. воды Wilo RainSystem AF Comfort MC 305,230V,1090W

Автоматическая установка для использования дождевой или дополнительной подачи питьевой воды в виде компактного модуля для одноквартирных домов, которая состоит из тихого самовсасывающего многоступенчатого горизонтального высоконапорного центробежного насоса с гидравлическим всасывающим трактом, а также бака подпитки емкостью 11 л для дополнительной подачи питьевой воды при незаполненной цистерне. Все детали, находящиеся в контакте с перекачиваемой жидкостью, выполнены в антикоррозионном исполнении. Ввод в эксплуатацию с установленными на заводе-изготовителе основными параметрами (автоматическая настройка) благодаря электронной системе управления RainControl Economy (RCE), смена воды в резервуаре подпитки в зависимости от времени работы насоса, защита магнитного клапана от отложений извести, встроенная защита насоса от сухого хода, индикация уровня заполнения, подключение для предупреждения об обратном напоре или датчика переполнения бака подпитки, постоянное измерение эксплуатационных параметров, режим экономии энергии, протокол рабочего состояния, простое управление через меню с помощью настраиваемого жидкокристаллического экрана, а также встроенная логическая схема для помощи при всасывании. Установка закреплена на напольном держателе, покрытом вспененным синтетическим материалом. Готова к подключению с помощью кабеля длиной 3 м и штекера с защитным контактом; включает в себя материал для крепления на стене, а также кожух из перерабатываемого полипропилена с пенным наполнителем. Опция: датчик переполнения бака подпитки. Установка соответствует последним требованиям стандарта DIN1989.



Указание по планированию:

Всасывающая линия от цистерны должна быть проложена к системе AF по восходящей. В целях контроля над установкой необходимо предусмотреть свободное пространство мин. 200 мм. Для обеспечения вентиляции электродвигателя насоса с левой стороны установки необходимо предусмотреть свободное пространство мин. 100 мм. Подключение переполнения выполняется под установкой. Подключения для пополнения свежей воды, а также всасывающей и напорной линии находятся на правой стороне установки.



Защита электродвигателя:

встроенный защитный выключатель электродвигателя



Управление установкой:

полностью электронный блок регулирования для управления насосом для дождевой воды; управление через преобразователь измеряемого давления 4-20 мА



Контроль уровня заполнения:

поплавковый выключатель с кабелем длиной 20 м (в цистерне)



Резервуар для пополнения:

Емкость: 11 л

Материал: черный полиэтилен, светонепроницаемый



Подключения:

Напорная сторона: резьбовое соединение Rp1

Всасывающая сторона: R1



Приток:

пополнение свежей воды при помощи поплавкового клапана R ¾ со свободным выпускным отверстием согласно стандарту DIN EN 1717



Перелив:

105 x 65 через входящую в комплект воронку к DN 70



Класс защиты установки:

Прибор управления: IP 54

Насосы: IP 54

Габаритные размеры (Ш x В x Г): 660 x 638 x 393 мм

Материалы
*Корпус насоса: Stainless steel
*Вал: Stainless steel
*Рабочее колесо: PPE/PS-GF30
Эксплуатационные параметры
*Напор макс.: 8 м
*Т перекачиваемой жидкости: 5 oC
*Макс. T перекачиваемой жидкости: 35 oC
*Максимальное рабочее давление: 10 бар
*Макс. температура окружающей среды: 40 oC
Данные электродвигателя
*Подключение к сети:
*Номинальная мощность электродвигателя: 750 Вт
*Номинальная частота вращения: 2900 об/мин
*Номинальный ток: 5.1 А
*Коэффициент мощности: 0.98
*Класс защиты электродвигателя:
*Класс нагревостойкости изоляции: F
Установочные размеры
*Подсоединение перелива: Ø75-PN0
*Патрубок на всас. стороне DNs: Rp 1
*Патрубок на напорн. стороне DNd: Rp 1
Информация о размещении заказа
*Масса нетто прибл.: 25.5 кг
*Изделие:
*Обозначение изделия: RainSystem AF Comfort MC 305
*Артикульный номер: 2518351
