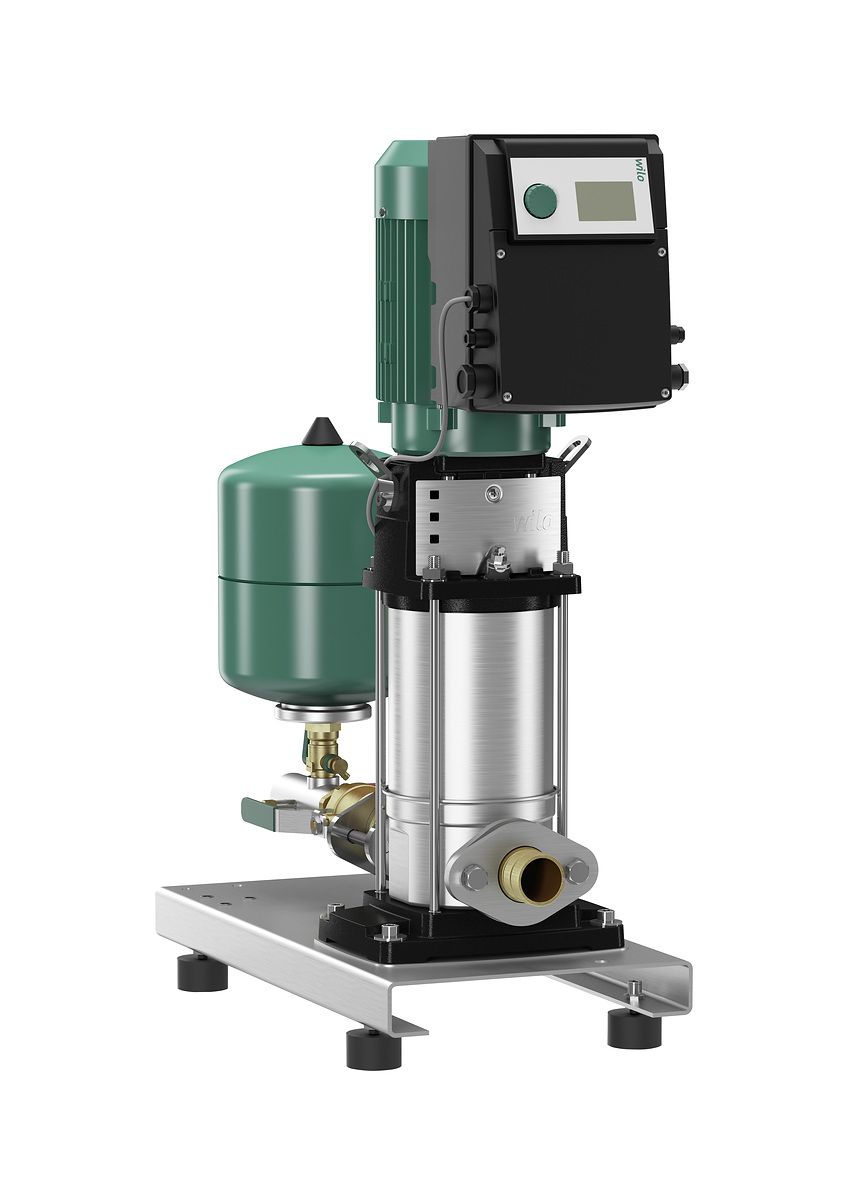

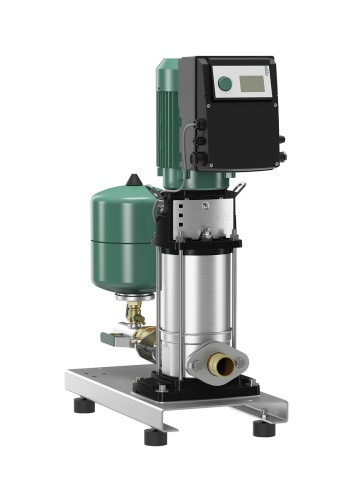

Однонасосная установка Wilo SiBoost Smart 1 HELIX VE5203,11kW

Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению с монтажом на фундаментной раме, с системой трубопроводов из нержавеющей стали, со всеми необходимыми измерительными и регулирующими устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, отелях, больницах, торговых комплексах (для данных целей следует предусмотреть установки с резервным насосом согласно DIN 1988 и DIN EN 806), а также на промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает материалы и не содержит абразивных и длинноволокнистых включений.
*Особенности/Преимущества продукта
*Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE со встроенным частотным преобразователем с воздушным охлаждением
*Высокоэффективная гидравлическая часть насоса в сочетании со стандартными электродвигателями, эквивалентными IE4
*Очень широкий диапазон регулирования частотного преобразователя: от 25 Гц до максимум 60 Гц (в зависимости от исполнения)
*Встроенная полная защита электродвигателя посредством термодатчика PTC
*Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
*Установка, отвечающая требованиям заказчика, по заказу
*Оснащение/функция
*1 насос серий Helix VE 2 - Helix VE 52, со стандартным электродвигателем, эквивалентным IE4, и режимом бесступенчатого регулирования посредством встроенного частотного преобразователя
*Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
*Детали, контактирующие с водой, не подвержены коррозии
*Система трубопроводов из нержавеющей стали
С напорной стороны:
*Запорная арматура
*Обратный клапан
*Расширительный мембранный бак 8 л, PN 16
*Датчик давления 4…20 мА
*Манометр
На стороне всасывания:
*Датчик давления 4…20 мА
*Манометр
*Установка монтируется на оцинкованной фундаментной раме с регулируемой по высоте вибропоглощающей опорой; с мембранным напорным баком (объем 8 л), включая проточную арматуру согласно стандарту DIN 4807, встроенным обратным клапаном, датчиками давления (4 - 20 мА) и манометром для автоматического управления системой с функцией p = постоянное или p = переменное. Бесступенчатая регулировка заданного значения напора нажимной кнопкой на частотном преобразователе. Автоматическое распознавание нулевой нагрузки и отключение. Встроенная защита электродвигателя с электронным контролем тока.
С ЖК-дисплеем для индикации статуса и фактического давления, управление с помощью нажимной кнопки для конфигурации уровня давления и стандартных настроек заданного значения, а также беспотенциальные контакты для обобщенной сигнализации неисправности и рабочего состояния.
Готовые кабельные соединения и готовность к подключению, соединение трубопроводами с запорной арматурой, установка на фундаментной раме с напорной стороны.
Эксплуатационные параметры
*Количество насосов:
*T перекачиваемой жидкости: 3 oC
*Температура окружающей среды: 5 oC
*Максимальное рабочее давление: 16 бар
*Давление на входе: 6 бар
Данные электродвигателя
*Подключение к сети: 3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~440 V, 50/60 Hz 3~460 V, 50/60 Hz 3~480 V, 50/60 Hz
*Номинальная мощность электродвигателя: 11000 Вт
*Номинальный ток: 17.4 А
*Номинальная частота вращения: 2900 об/мин
*Класс нагревостойкости изоляции: F
*Класс защиты электродвигателя:
Материалы
*Корпус насоса: Stainless steel
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: Q1BE3GG
*Материал уплотнения: FKM
*Материал системы трубопроводов: Stainless steel
Установочные размеры
*Патрубок на всас. стороне DNs: Rp 3
*Патрубок на напорн. стороне DNd: DN 80
Информация о размещении заказа
*Изделие:
*Обозначение изделия: SiBoost Smart 1 HELIX VE5203
*Масса нетто прибл.: 340 кг
*Артикульный номер: 2540883
