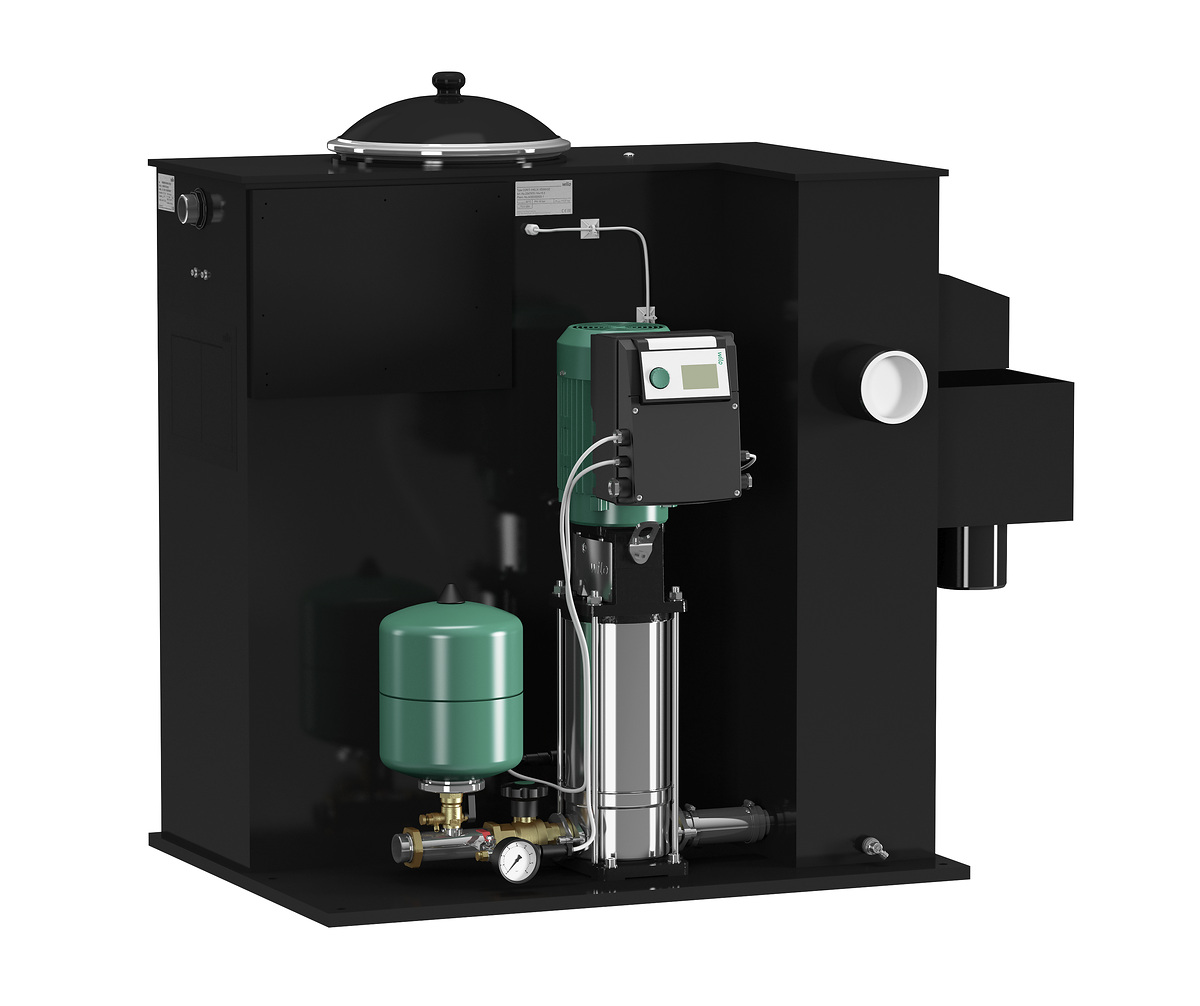

Однонасосная установка Wilo COR/T-1 Helix VE 410-GE,2.2kW

Компактная установка повышения давления с накопительным резервуаром для разделения систем (питьевая вода/питьевая вода или питьевая вода/непитьевая вода) согласно стандарту DIN 1988 и DIN EN 1717 (класс опасности воды — 5) для опосредованного подсоединения. Состоит из накопительного резервуара, поплавкового клапана, поплавкового выключателя, датчика сигналов защиты от сухого хода и нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором и встроенным частотным преобразователем с воздушным охлаждением. Готовая к подключению установка с системой трубопроводов на фундаментной раме из полиэтилена со всеми необходимыми измерительными и регулировочными устройствами.
Для разделения питьевой воды, а также полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
*Особенности/преимущества продукции
*Простая эксплуатация и настройка с помощью зеленой кнопки и дисплея
*Допуск для питьевой воды для всех частей насоса, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
*Высокоэффективная гидравлическая часть насоса серии Helix VE в сочетании со стандартными электродвигателями класса IE4 IEC, а также с плавным регулированием посредством встроенного частотного преобразователя
*Широкий диапазон регулирования частотного преобразователя от 25 до макс. 60 Гц (в зависимости от версии)
*Не зависящее от направления вращения скользящее торцовое уплотнение насосов
*Встроенная полная защита электродвигателя посредством термодатчика PTC
*Встроенная система распознавания отсутствия воды с автоматическим отключением в соответствии с мощностными характеристиками электроники регулирования электродвигателя
*Детали, контактирующие с водой, не подвержены коррозии
*Накопительный резервуар из полиэтилена (PE) с водосливом (HT) и шлицем для аварийного водослива согласно DIN EN 13077 (опционально дополняется переливным ящиком с защитой от грязи)
*Приточный клапан для выравнивания стока, с заводской защитой от проворачивания
*Гидравлика всей установки с улучшенными показателями по потере давления
*Заводская проверка и предварительная настройка оптимального рабочего диапазона (включая протокол заводских испытаний)
*Оснащение/ функции
*Один насос серии Helix VE, со стандартным электродвигателем, эквивалентным IE4, и плавным регулированием посредством встроенного частотного преобразователя
*Фундаментная рама из полиэтилена (РЕ)
*Запорная арматура с напорной стороны
*Обратный клапан на стороне всасывания
*Мембранный напорный бак 8 л, PN 16, вкл. проточную арматуру согласно DIN 4807, напорная сторона
*Датчик давления, напорная сторона
*Манометр, напорная сторона
*Датчик давления, сторона всасывания
*Эта установка повышения давления Wilo по запросу может быть выполнена в виде отдельной системы с прибором управления Wilo-SCe.
*Способы регулирования
*Постоянное давление, переменное давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов
*Электронный модуль предлагает различные защитные функции. К ним относится следующее:
*Защита от перегрузки
*Распознавание сухого хода
*Пониженное или повышенное сетевое напряжение
*Слишком высокая температура окружающей жидкости
*Отсутствующая фаза
*Заблокированный насос
*Короткое замыкание
Сообщения об ошибках выводятся на дисплей.
*Вход:
*In1: вход сигнала датчика 4-20 мА, 0-10 В, 0-20 мА или 2-10 В
*In2: вход заданного значения 0-20 мА, 0-10 В, 4-20 мА или 2-10 В
*Интерфейсы:
*Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
*Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
*Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
*Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
*Рекомендуемые принадлежности (заказываются отдельно)
*Гибкие соединительные трубопроводы или компенсаторы
*Мембранный напорный бак
*Переливной ящик с защитой от грязи
*Применяемые стандарты
*Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
*Мембранный напорный бак/расширительные мембранные баки DIN 4807
*EN 50178 - оснащение сильноточных установок электронными эксплуатационными материалами
*Электрическое оснащение машин EN 60204-1
*EN 60335-1 - техника безопасности электроприборов бытового и тому подобного назначения
*Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
*Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
*Электромагнитная совместимость, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Эксплуатационные параметры
*Количество насосов:
*T перекачиваемой жидкости: 5 oC
*Температура окружающей среды: 5 oC
*Максимальное рабочее давление: 16 бар
*Давление на входе: 6 бар
Данные электродвигателя
*Подключение к сети:
*Номинальная мощность электродвигателя: 2200 Вт
*Номинальный ток: 5.1 А
*Номинальная частота вращения: 3500 об/мин
*Тип включения: Плавный пуск (SS)
*КПД электродвигателя ηm 50 %: 88.5
*КПД электродвигателя ηm 75 %: 88.5
*КПД электродвигателя ηm 100 %: 88.5
*Класс нагревостойкости изоляции: F
*Класс защиты электродвигателя:
Материалы
*Материал резервуара: PE-HD
*Корпус насоса: Stainless steel
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: Q1BE3GG
*Материал уплотнения: EPDM
*Материал системы трубопроводов: Stainless steel
Установочные размеры
*Патрубок на всас. стороне DNs: -
*Патрубок на напорн. стороне DNd: G 1¼
*Подсоединение перелива: Ø110-PN0
*Общий объем резервуара: 150 л
Информация о размещении заказа
*Масса нетто прибл.: 101 кг
*Изделие:
*Обозначение изделия: COR/T-1 Helix VE410-GE
*Артикульный номер: 2547965
