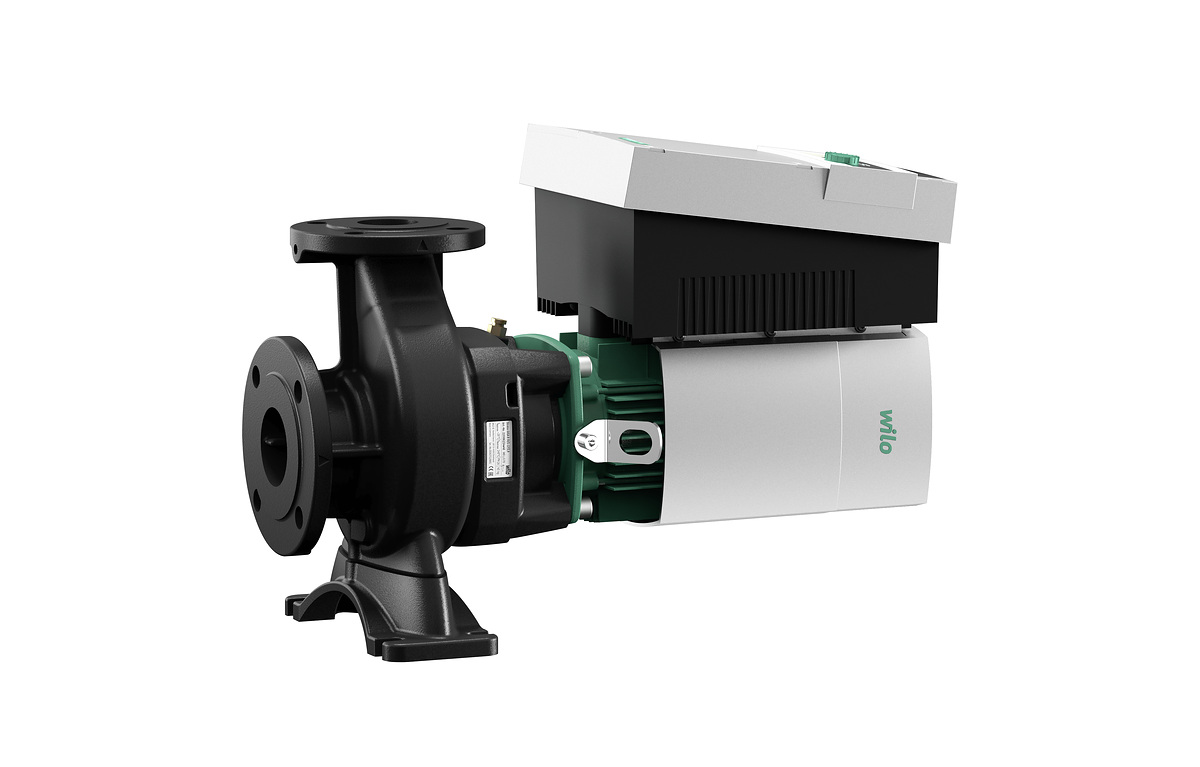

Насос Wilo с сухим рот. высокоэф. один. Stratos GIGA B 32/1-25/1,9

Высокоэффективный блочный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронной регулировкой мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцевым уплотнением. Насос Stratos GIGA B предназначен для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.



Тип:

*Одноступенчатый низконапорный насос с неразъемным валом блочной конструкции, включая опору на корпусе насоса

*Размеры фланцев и корпуса согласно EN 733

*фланцы PN 16 с перфорацией согласно EN 1092-2;

*Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)

*Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием

*скользящее торцевое уплотнение для перекачивания воды до Tмакс. = +140 oC. До T≤ +40 oC допускается примесь гликоля от 20 до 40 % объемной доли. Для водогликолевых смесей с долями гликоля >40 % до макс. 50 % объемной доли и при температуре перекачиваемой жидкости от > + 40 oC до макс. +120 oC или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцевого уплотнения.

*Подсоединяемое напряжение 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц



Принадлежности:

*консоли для крепления к фундаменту;

*Комплекты дифференциальных датчиков давления 0 - 10 В для насосов в исполнении …-R1

*IR-монитор;

*IR-модуль;

*IF-модуль PLR

*IF-модуль LON

*IF-модуль Modbus;

*IF-модуль BACnet;

*IF-модуль CAN.



Серийное оснащение:

*Панель управления с технологией зеленой кнопки для:

**Включение/выключение насоса

**выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);

**Установка заданного значения или числа оборотов

**конфигурация рабочих параметров;

**Квитирование ошибок

*Экран насоса для индикации следующих параметров:

**Способ регулирования

**заданное значение (напр., перепад давления или частота вращения);

**сообщения об ошибках и предупреждения;

**текущие значения (напр., потребляемая мощность, текущее значение датчика);

**эксплуатационные данные (напр., количество часов работы, расход энергии);

**данные о состоянии (например, состояние реле SSM и SBM);

**данные об устройстве (напр., название насоса);

**режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы).



Дополнительные функции:

*аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами для использования в разветвленном трубопроводе, два настраиваемых реле оповещения для сообщений об эксплуатации или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством - IR-монитором Wilo и IR-модулем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием.

Эксплуатационные параметры
*T перекачиваемой жидкости: -20 oC
*Температура окружающей среды: 0 oC
*Максимальное рабочее давление: 16 бар
*Указание по подбору оборудования: 16 бар до 120 oC, 13 бар до 140 oC
*Индекс минимальной эффективности (MEI): 0.7
Данные электродвигателя
*Класс эффективности электродвигателя:
*Создаваемые помехи:
*Помехозащищенность:
*Подключение к сети: 3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~440 V, 50/60 Hz 3~480 V, 50/60 Hz
*Номинальная мощность Р2: 1900 Вт
*Частота вращения макс.: 4450 об/мин
*Номинальный ток: 3.3 А
*Класс нагревостойкости изоляции: F
*Класс защиты электродвигателя:
*Защита электродвигателя:
Материалы
*Корпус насоса: 5.1301/EN-GJL-250 KTL-coated
*Рабочее колесо: PPS-GF40
*Вал: Stainless steel
*Уплотнение вала: AQ1EGG
*Фонарь: 5.1301/EN-GJL-250 KTL-coated
Установочные размеры
*Патрубок на всас. стороне DNs: DN 50
*Патрубок на напорн. стороне DNd: DN 32
Информация о размещении заказа
*Изделие:
*Обозначение изделия: Stratos GIGA B 32/1-25/1,9
*Масса нетто прибл.: 38 кг
*Артикульный номер: 2189104
